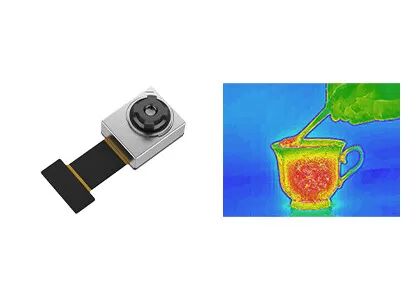

スマートホーム用マイクロ赤外線熱カメラコア 120x90/17μm
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | TIMO120 |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 120×90 | ピクセルピッチ | 17μm |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | 温度範囲 | -20℃~+120℃ （カスタマイズ可能な） |
| NETD | ≤60mK | サイズ | 8.5x8.5x9.16mm |
| ハイライト | 120x90熱カメラの中心,マイクロ赤外線熱カメラの中心,スマートな家の熱カメラの中心 |
||
製品の説明
TIMO120 熱カメラモジュール
120x90 / 17μm マイクロ赤外線熱カメラコア スマートホーム,スマートビル
製品説明
TIMO120赤外線熱モジュールは120x90 / 17μmのウェーファーレベルパッケージ (WLP) の赤外線検出器を統合し,最適化されたサイズ,重量,電力,コスト (SWaP-C) のアプリケーション向けです.スマートデバイスに簡単に組み込める費用,サイズ,重量に関する厳格な要求がある.
伝統的な温度測定ツールと比較して,TIMO120IRセンサーモジュールは,流行防止の際に一般的な熱電池配列よりもより高い感度を持っています.ワッフルレベルのパッケージングも使いますTIMO120熱センサーカメラモジュールは,コスト,サイズ,重量に関する厳格な要求を必要とする赤外線イメージングアプリケーションではより手頃です.
WLP技術のおかげで,TIMOシリーズの冷却されていない熱モジュールは,消費者電子機器などの新興市場で好まれている.TIMOの熱画像モジュールをより多くの端末製品に統合し,顧客による二次開発時間を短縮します.
主要な特徴
- 最小サイズは8.5x8.5x9.16mm
- 温度範囲 -20°C~+120°C
- 簡単に統合
- SDK開発キット
- 低電力設計 9mWまで
製品仕様
| モデル | TIMO-120 |
| IR検出器の性能 | |
| 決議 | 120×90 |
| ピクセルピッチ | 17μm |
| スペクトル範囲 | 8~14μm |
| NETD | ≤60mK |
| レンズタイプ | WLO |
| 焦点モード | 固定ズーム |
| HFOV | 90°/50° |
| フィールド深さ | 10cmからインフィニティ |
| フレームレート | 1~30Hz (カスタマイズ可能) |
| 温度測定 | |
| 温度範囲 | -20°C ~ +120°C (カスタマイズ可能) |
| 温度 精度 | カスタマイズ可能 (体や産業用温度測定の要件を満たす) |
| インターフェース/制御 | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| インターフェース | デジタルインターフェース |
| 電力消費量 | 45mW (典型的なモード) 9mW (低電源モード) |
| 身体 的 な 特徴 | |
| 尺寸 (mm) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (仕様が適用される) |
| 操作温度 | -20°C ~ +60°C |
| 貯蔵温度 | -40°C ~ +85°C |
産業用用途
TIMO120熱カメラモジュールは,温度学,インテリジェントハードウェア,スマートビル,スマートホーム,AIoTなど多くの分野で広く使用されています.
わたしたち の 奉仕 の 方法
販売前
需要分析
シナリオ評価
製品選択
カスタマイズされたソリューション
派遣
迅速 な 配送
システム統合とテスト
技術訓練
適用に関するガイドライン
販売後サービス
遠隔診断
保証サービス
ファームウェアのアップグレード
テクニカルメンテナンス
よくある質問
1赤外線熱画像とは?
自然界では,絶対零度 (−273°C) 以上の温度を持つすべての物体が赤外線を放射することができる.目標と背景の間の赤外線放射線の温度差を測定するために赤外線カメラ探知器を使用して熱画像とも呼ばれます 熱画像は
2赤外線探知機はどうやって動きますか?
標的から放出される赤外線は 熱検出器の感知範囲に入ります赤外線探知器は異なる強度の放射線信号を 対応する電気信号に変換します増幅やビデオ処理によって赤外線画像を形成し 肉眼で見ることができます
3冷めない赤外線検出器の利点は?
冷却されていない赤外線焦点平面検出器は,統合デワールクーラー組成 (IDCA) 装置を必要とせず,室温で動作できます. 急速な起動,低電力消費,サイズが小さい低温赤外線焦点平面検出器の感度は,冷却赤外線検出器の感度ほど良くないが,明らかに冷却式検出器よりも優れているより広範な応用展望を持っています.
