解像度256x192 ピクセルサイズ12μm 夜間観察用非冷却赤外線サーマルカメラモジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ミニ212G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 256×192/12μm | NETD | ≤50mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | アナログビデオインターフェース | CVBS (PAL/NTSC) |
| アウトプット データ | 14ビットRaw | 電源電圧 | 3.3V±0.1V |
| ハイライト | 384x288車によって取付けられる赤外線画像のカメラ システム,CVBSの車によって取付けられる赤外線画像のカメラ システム |
||
製品の説明

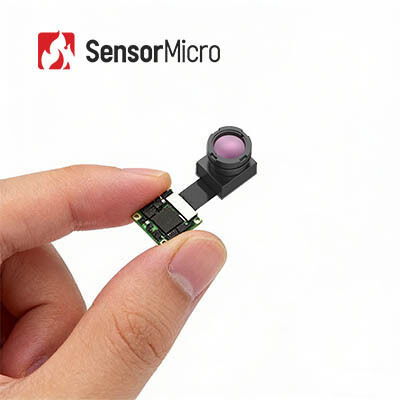

256x192 / 12μm 夜間観測用の冷却されていない赤外線熱カメラモジュール
ミニ212G2赤外線カメラモジュールは,そのミニチュアサイズ,高性能ウエファーレベルパッケージ 256x192 / 12μm冷めない赤外線検出器,および幅広い互換性,新興市場の需要に応えるのに適しています信頼性の高い熱感知と画像処理能力を 提供するだけでなく,簡単に統合,低コスト,安定した性能などの利点も 提供しています.AIoTの開発者や製造者にとって好ましい選択となります機械ビジョン,産業ビジョン,セキュリティモニタリング,夜間観測分野
主要な特徴
直接熱画像出力を持つミニチュアモジュール
- 自社開発した256×192/12μmのウエファーレベル赤外線検出器で装備され,コスト上の大きな利点があります
- 超コンパクトな構造設計: サイズが17×17mm (PCBA),重さは4g以下 - 空間制限のアプリケーションに理想的です
- 統合されたISP処理ボードと次世代画像アルゴリズムは,明確な熱画像を直接配信し,強力な汎用性を保証します
正確な検出,柔軟な構成
- ±2°Cまでの精度で高精度温度測定;スポット,エリア,フルフレーム測定をサポート
- 複数の視野レンズオプションが利用可能で,様々な観測要件を満たす
簡単に統合するための豊かなインターフェース
- USB2.0 / MIPI / DVP / BT.656 / LVDS その他のデジタルビデオ出力インターフェースを提供しています
- 業界標準のインターフェースと完全に互換性がある
製品仕様
| モデル | ミニ212G2 |
|---|---|
| 決議 | 256×192 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8~14μm |
| NETD | ≤50mK |
| 出力データ | 14ビットRaw |
| フレームレート | 温度測定: 25Hz 画像撮影: 50Hz |
| 焦点モード | 集中力がない |
| レンズ (HFOV/FL) | 1725°/7mm 56°/3.2mm 90°/2.1mm 半径は5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm 半径は5°/10mm 25°/7mm 半径は56°/3.2mm 90°/2.1mm |
| 体重 (g) | 71 6 4 4 6 6 4 6 6 6 6 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 8 8 8 8 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 98 |
| PCBA サイズ ((mm) | 17×17 |
| デジタルビデオインターフェース | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| アナログビデオインターフェース | CVBS (PAL/NTSC) |
| 稼働電圧 | 3.3V±0.1V |
| 典型的な電力消費量 | 330mW |
| 温度測定範囲 | -20°C~+550°C (−20°C~+150°C) |
| 温度測定の精度 | ±2°C / ±2%以上 |
| 動作温度 | -40°C~+70°C |
| 湿度 | 5%~85% |
| 貯蔵温度 | -45°C~+85°C |
| 認証 | RoHS 2.0 / Reach |
産業用用途
この製品はAIoT,機械ビジョン,産業ビジョン,セキュリティモニタリング,夜間観測などの分野に配置されています.
AIOTアプリケーション:スマート家電やウェアラブルデバイスやインテリジェント環境モニターなど コンパクトなAIoTデバイスへの統合に最適です
産業ビジョン産業機器のリアルタイムモニタリング,レーザー処理,溶接シナリオ,半導体検出などに使用できます.
セキュリティ監視:違法侵入者を検知し 強化されたセキュリティアプリケーションのためのリアルタイムアラームを起動できます
私たちの製品ライン
高い感度と優れた性能:赤外線産業における世界有数の技術
様々な赤外線検出器が利用可能:不同フォーマットとピクセルサイズで冷やされていないIR検出器
迅速な配送を保証する量産:年間生産能力が数百万もの検出器を生産する3つの生産ライン
よく 聞かれる 質問
赤外線熱画像とは?
赤外線熱画像は赤外線放射と熱エネルギーを用いて物体についての情報を収集し,それらの画像を形作る方法です.または物体の温度情報を取得視界が薄い環境でも
赤外線 熱 画像 検査 は どの よう に 機能 し ます か
赤外線熱画像システムは,赤外線技術の非接触検出と識別です.赤外線を通過できる赤外線光学システムを通して 焦点平面の配列赤外線検出器に現場の赤外線放射線を集中します熱検出器は,異なる強さの放射線信号を対応する電気信号に変換し,その後,増幅とビデオ処理によって,赤外線画像を形成し,赤眼で観測できます.
