産業用途向け、サーモグラフィ機能付き、NETD ≤30mK の非冷却LWIRサーマルイメージングモジュール 384x288/17μm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン417RG3 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384×288 / 17μm | NETD | ≤30mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | デジタルフレームレート | 25/30/50Hz |
| 標準的な消費電力 | 0.65W | 供給電圧 | 4.5~5.5V |
| ハイライト | LWIRの赤外線画像センサー モジュール,非冷却の赤外線画像センサー モジュール,30mK赤外線画像センサー モジュール |
||
製品の説明

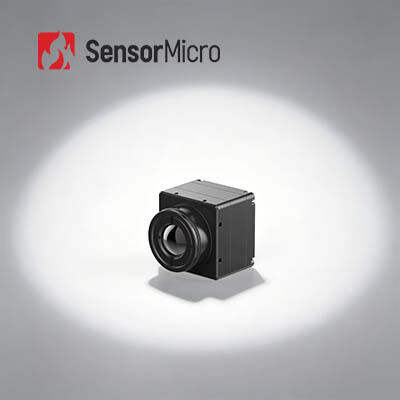

温度測定装置付き,冷却されていないLWIR熱画像モジュール384x288/17μm
製品概要
COIN417RG3は,SensorMicroによって開発されたCOIN-Rシリーズ非冷却熱IRカメラモジュールの1つです. 384x288 / 17μm非冷却赤外線検出器,全シリーズ光学部品,プロの信号処理回路と画像処理アルゴリズム.
この冷却されていない赤外線熱画像モジュールは,産業用熱画像と温度測定の分野で適用されます.温度範囲は,特定の産業用温度学要件を満たすためにカスタマイズできます.高精度,安定性,複数の標準インターフェースにより,さまざまな統合ニーズに対応できます.
COIN417RG3赤外線カメラモジュールは赤外線熱画像アプリケーションで広く使用できます.その精度は正確な測定を保証し,急速な統合は,短めの副開発サイクルと手頃な価格で OEM顧客にとって理想的な選択です.
主要な特徴
- 総合 的 な 特徴,コスト 効率 的
- 費用対効果の高い冷却されていないIR検出器に基づいて開発
- 画像の質を向上させるための高度な画像処理アルゴリズムと統合
- 高温測定精度 ±2°Cまたは ±2%,温度範囲を -20°Cから150°C,100°Cから550°Cまでサポートし,拡張範囲にカスタマイズできます.
- 柔軟な拡張,迅速な統合
- 様々なアプリケーションのニーズを満たすために利用可能な複数の光学レンズオプション
- USB2.0/DVP/LVDS/BTを含む複数の出力モードをサポートする.656
- 出力 RAW/YUV画像データ,シリアルポート制御
製品仕様
| モデル | コイン417RG3 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 384*288 |
| ピクセルサイズ | 17μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 開始時間 | 6s |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 2Dノイズ抑制 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 50Pin: DF40C-50DP-0.4V ((51), (HRS,男性) |
| 拡張板 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB20 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5~5.5V |
| 典型的な電力消費量 | 0.65W |
| 温度測定 | |
| 動作温度 | -10°C~+50°C |
| 温度測定範囲 | -20°C~+150°C,100°C~+550°C |
| 温度測定の精度 | ±2°C / ±2%以上 |
| 部分温度測定 | 温度測定エリアの最大,最小,平均のサポート出力値 |
| SDK | Android/Windows/Linux; ビデオストリーム分析と灰色から温度への変換を達成 |
| メカニカル | |
| 裸のコアサイズ (mm) | 25.4*25.4*165 |
| 裸の中核重量 (g) | 16.6±1 |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | ランダム振動,5.35gms,3軸 |
| 影響 | 半正弦波,40g/11ms 衝撃方向 3軸,6方向 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | |
| オプティカルレンズ | 固定焦点アテルマ: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| 保護レベル | IP67 (フロントレンズ) |
産業用用途
COIN417RG3 熱カメラモジュールは,電気電力検査,機械ビジョン,ビル HVAC セキュリティとモニタリング,屋外,消防と救助,法執行と救助,ADAS など.
赤外線 センサー に 関する あなた の 信頼 できる パートナー
深い技術的な専門知識
超赤色センサー技術の研究開発 応用の長年の経験により チップ設計,ウエファー製造梱包と試験堅牢な基盤により 市場需要に合わせて 革新的で信頼性の高い製品を 継続的に提供できます
超赤色センサー技術の研究開発 応用の長年の経験により チップ設計,ウエファー製造梱包と試験堅牢な基盤により 市場需要に合わせて 革新的で信頼性の高い製品を 継続的に提供できます
赤外線センサーにおけるイノベーションと実用化に焦点を当てた
熱画像技術における技術的進歩を推進し NETD,SWaP,および動作温度における限界を常に押し広げています私たちの製品は,常に安全性におけるアプリケーションをリードしていますインテリジェントシステムなどです
熱画像技術における技術的進歩を推進し NETD,SWaP,および動作温度における限界を常に押し広げています私たちの製品は,常に安全性におけるアプリケーションをリードしていますインテリジェントシステムなどです
製品ポートフォリオの多様化
独立したR&Dと複数の技術経路によって支えられています幅広い産業に合わせたソリューションを提供しています. 低温と低温の両方で,.
独立したR&Dと複数の技術経路によって支えられています幅広い産業に合わせたソリューションを提供しています. 低温と低温の両方で,.
厳格な信頼性検証は品質保証を保証する
堅牢な品質管理システムによって 支えられ,当社の製品は 長期の安定性と信頼性を確保するために 生産中に多重な試験手順に 服します.
堅牢な品質管理システムによって 支えられ,当社の製品は 長期の安定性と信頼性を確保するために 生産中に多重な試験手順に 服します.
プロフェッショナル・テクニカル・サポートと共同開発サービス
システム統合を加速し,効率を向上させ,市場への投入時間を短縮するために,当社のエンジニアリングチームは,お客様のR&Dと製品チームと緊密に連携しています.
システム統合を加速し,効率を向上させ,市場への投入時間を短縮するために,当社のエンジニアリングチームは,お客様のR&Dと製品チームと緊密に連携しています.
よく 聞かれる 質問
1NETDとは?
NETDは"ノイズ同等温度差"を意味します熱画像検出器が画像内の熱放射線の非常に小さな違いを区別できる程度を測るものですNETDは通常,ミリケルビン (mK) で表される.通常,NETD値が低いほど,熱感度が高いことを示している.
2SWaP3とは?
SWaP3は,サイズ,重量,パワー,性能,価格を表します.赤外線産業の技術動向を示しています.
3DRIとは?
DRIは通常,熱画像システムの検出,認識および識別距離を指します.熱画像システムのパフォーマンスを判断するための重要なパラメータです.
