低容量330mWの電力消費のために,解像度256x192とピクセルピッチ12μmの冷却されていない熱画像モジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ミニ212G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 256x192 | 消費電力 | 330mW |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| NETD | ≤50mK | フレームレート | サーモグラフィー: 25Hz、イメージング: 50Hz |
| ハイライト | 非冷却の赤外線画像モジュール,赤外線画像モジュール256x192 |
||
製品の説明

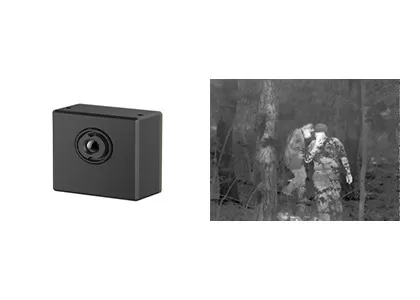

安全カメラ用 256x192 / 12μm の冷めない熱画像モジュール
製品概要
ミニ212G2の冷却されていないIRイメージングモジュールは 低コストで優れた熱カメラコアソリューションを代表していますセキュリティとモニタリング分野における競争力のある価格.
このモジュールは,特殊なコンパクトな256x192/12μmのウエファーレベルパッケージ (WLP) 赤外線検出器を搭載し,8〜14μmの長波赤外線 (LWIR) スペクトルを捕捉する.完全に最適化されたSWaP-C特性, ミニ212G2熱カメラモジュールは,厳格なサイズと重量制約のあるコンパクトデバイスにシームレスに統合されます.
主要な特徴
- 直接熱画像出力を持つミニチュアモジュール:自社開発した256×192/12μmのウエファーレベル赤外線検出器で,コスト上の大きな利点を提供する. 17×17mm (PCBA) の超コンパクト構造設計で,重量は4g以下である.統合されたISP処理ボードと高度な画像アルゴリズムは,直接明確な熱画像を提供します.
- 正確な検出,柔軟な設定:±2°Cまでの精度で高精度温度測定;スポット,エリア,フルフレームの測定をサポートする.様々な観測要件を満たすために複数の視野レンズオプションが利用可能
- 簡単に統合するためのリッチインターフェース:USB2 を提供しています.0MIPI,DVP,BT656LVDSおよび他のデジタルビデオ出力インターフェース;業界標準のインターフェースと完全に互換性がある
製品仕様
| モデル | ミニ212G2 |
|---|---|
| 決議 | 256×192 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8~14μm |
| NETD | ≤50mK |
| 出力データ | 14ビットRaw |
| フレームレート | 温度測定: 25Hz 画像撮影: 50Hz |
| 焦点モード | 集中力がない |
| レンズ (HFOV/FL) | 1725°/7mm 56°/3.2mm 90°/2.1mm 半径は5°/10mm 25°/7mm 半径は56°/3.2mm 90°/2.1mm |
| 体重 (g) | 71 6 4 4 6 6 4 6 6 6 6 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 8 8 8 8 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 98 |
| PCBA サイズ (mm) | 17×17 |
| デジタルビデオインターフェース | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| アナログビデオインターフェース | CVBS (PAL/NTSC) |
| 稼働電圧 | 3.3V±0.1V |
| 典型的な電力消費量 | 330mW |
| 温度測定範囲 | -20°C~+550°C (−20°C~+150°C) |
| 温度測定の精度 | ±2°C / ±2%以上 |
| 動作温度 | -40°C~+70°C |
| 湿度 | 5%~85% |
| 貯蔵温度 | -45°C~+85°C |
| 認証 | RoHS 2.0 / Reach |
産業用用途
この製品はAIoT,機械ビジョン,産業ビジョン,セキュリティモニタリング,夜間観測を含む分野に配置されています.
- アイルオット:スマート家電,ウェアラブルデバイス,インテリジェント環境モニターなどのコンパクトなAIoTデバイスへの統合に最適です
- 産業ビジョン産業機器のリアルタイムモニタリング,レーザー処理および溶接シナリオ,半導体検出,および同様のアプリケーションに使用される
- セキュリティ監視:違法侵入者を検知し,リアルタイムアラームを起動する
私たちの製品ライン
製品フォーマットには赤外線検出器,カメラコア,モジュールなど,様々な統合要件を満たす製品が用意されています.
- 豊富な製品種類:複数の配列の解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します
- 卓越したパフォーマンス:クリアな画像,コンパクトなサイズ,低電力消費,高い感度,高い信頼性
- 簡単に統合:複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での急速な開発が可能になります
よく 聞かれる 質問
1適切な赤外線検出器の解像度をどのように選ぶか?
選択は実際の製品ニーズとアプリケーションに依存し,価格が重要な考慮因子である.画像品質が重要でないアプリケーションでは,120x90などの低解像度の赤外線検出器遠隔モニタリングなどの特殊用途のために非常に明確な画像を必要とするアプリケーションでは,1280x1024のより高い解像度の赤外線検出器が推奨されます.
2熱イメージングに適した偽色を どうやって選べますか?
灰白色のパレットは,温度差が小さい標的に適しています.
赤と青のパレットは問題点を特定する必要があるシーンに適しています
鉄赤は電力産業の標準色パレートです
注意: どのパレットを選んでも,熱温測定値は変わらない.
3適した赤外線熱カメラレンズを選ぶには?
標準レンズ:適した距離で通常の標的に適している
テレレンズ:比較的小さなターゲットに適しており,遠くから観測する必要がある.
広角レンズ:近い距離にある物体の詳細を見るためにより良い
マクロレンズ:チップ回路などの近距離で非常に小さな標的を観測するために設計された
