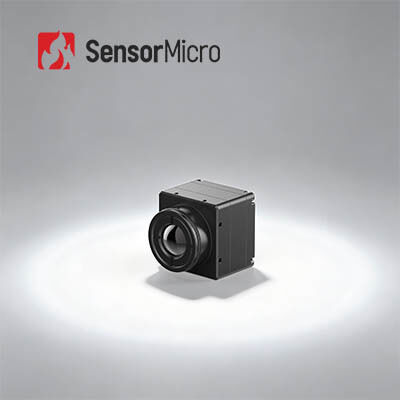

SWaP-C 非冷却赤外線サーマルイメージャーモジュールコア LWIR 384×288/17μm、精度±2℃/±2%、消費電力0.65W
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン417RG3 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384×288/17μm | 温度測定精度 | ±2℃/±2%の大きい方 |
|---|---|---|---|
| 標準的な消費電力 | 0.65W | 典型的なNETD | ≤30mK |
| スペクトル範囲 | 8～14μm | フレームレート | 25Hz/30Hz/50Hz |
| ハイライト | 適用範囲が広い非冷却の熱探知カメラモジュール,640x512非冷却の熱探知カメラモジュール |
||
製品の説明
SWaP-C 冷却されていない熱イメージングモジュールコア LWIR 384*288/17μm
製品概要
温度測定用のCOIN417RG3赤外線カメラコアは,冷却されていない384*288/17μm赤外線検出器を搭載し,リアルタイム温度測定コンポーネントを統合している.±3°Cまたは ±3%の精度で広い温度範囲をサポートします異常な温度変動の正確な検出を可能にします. 超低電力設計と標準的な産業インターフェースとの互換性は開発と統合コストを大幅に削減します.
主要な特徴
- 費用対効果の高い 総合的な機能画像品質を向上させるための高度な画像処理アルゴリズムを統合した費用対効果の高い冷却されていないIR検出器に基づいて開発.高温測定精度 ±2°Cまたは ±2%,-20°Cから150°C,および100°Cから550°Cの温度帯をサポートする拡張範囲で設定できます
- 柔軟な拡張,迅速な統合多様なアプリケーションのニーズを満たすための複数の光学レンズオプションが利用可能.USB2.0/DVP/LVDS/BTを含む複数の出力モードをサポート.656シリアルポート制御でRAW/YUV画像データを出力します.
製品仕様
| モデル | コイン417RG3 |
|---|---|
| IR検出器 インディケーター | 敏感な材料:VOx 解像度: 384*288 ピクセルサイズ: 17μm スペクトル応答: 8μm ~ 14μm 典型的なNETD: ≤30mK |
| 画像処理 | デジタルフレームレート: 25/30/50Hz 開始時間: 6秒 アナログビデオ: PAL/NTSC デジタルビデオ:RAW/YUV422 画像アルゴリズム: 不均一性修正 (NUC), 3Dノイズ削減 (3DNR), 2Dノイズ抑制 (DNS), ダイナミックレンジ圧縮 (DRC), エッジ強化 (EE) 画像表示: 10 種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| 電気 | 標準的な外部インターフェース: 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male) 拡張ボード:USB3.0/USB2.0/VPC/USB2.0&VPC 通信インターフェイス: TTL-232/USB20 デジタルビデオインターフェイス:DVP8/DVP16/USB2.0/BT.656/LVDS 供給電圧:4.5~5.5V 典型的な電力消費量:0.65W |
| 温度測定 | 動作温度: -10°C~+50°C 温度測定範囲: -20°C~+150°C,100°C~+550°C 温度測定精度: ±2°C / ±2%以上 部分温度測定:温度測定エリアの最大,最小,平均値のサポート出力 SDK: Android/Windows/Linux; ビデオストリーム解析と灰色から温度への変換を達成 |
| メカニカル | 裸のコアサイズ (mm): 25.4*25.4*16.5 裸の中核重量 (g): 16.6±1 |
| 環境 に 適応 する | 動作温度: -40°C~+70°C 保存温度: -45°C~+85°C 湿度: 5%~95%,凝縮しない 振動:ランダム振動,5.35gms,3軸 衝撃:半正弦波,40g/11ms,衝撃方向 3軸,6方向 認証:ROHS2.0/REACH |
| オプティカルレンズ | オプティカルレンズ:固定焦点 アテラル: 4.8mm/7mm/9.1mm/13mm/19mm/25mm 保護レベル:IP67 (フロントレンズ) |
産業用用途
COIN417RG3赤外線カメラモジュールは,温度測定,セキュリティ&モニタリング,屋外,消防&救助,AIoT,インテリジェントハードウェア,ADAS,その他の産業用アプリケーションで広く使用されています.
私たちの製品ライン
- 高い感度と優れた性能
- 赤外線産業における世界有数の技術
- 異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器の両方
- 迅速な配送を保証する量産 - 年間数百万台の検出器を生産できる3つの生産ライン
よく 聞かれる 質問
赤外線熱画像とは?
赤外線熱画像は 赤外線放射と熱エネルギーを利用して物体に関する情報を収集する手法です見えない赤外線を目に見える赤外線熱画像に変換し 標的表面の温度分布を異なる物体や同じ物体の異なる部分でさえ 異なる放射線能力と赤外線反射強度を持っています
赤外線画像は 何のために使えますか?
赤外線イメージングの応用には 夜間視力,捜索・救助,破壊性のない検査,流行病予防,温度学,セキュリティ・モニタリング,消防,そして様々な産業用.
熱画像モジュールとは?
熱イメージングモジュールは,通常赤外線検出器,赤外線レンズ,ソフトウェアとアルゴリズムが組み込まれているハードウェア電子機器で構成されています.熱画像装置の最小機能単位です.
