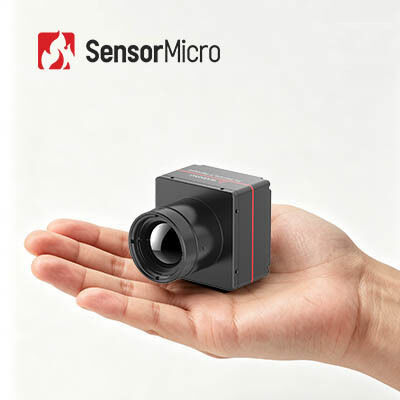

1280×1024 解像度 12μm ピクセルサイズとクリアな熱イメージングのためのシャッターレス操作
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | スペクトル範囲 | 8～14μm |
|---|---|---|---|
| NETD | ≤30mK | フレームレート | 25Hz/30Hz/50Hz |
| 電源電圧 | 2.7V～5.3V | デジタルビデオインターフェース | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| ハイライト | LWIRの非冷却の赤外線カメラの中心,赤外線カメラの中心1280x1024,熱カメラの中心12uM |
||
製品の説明

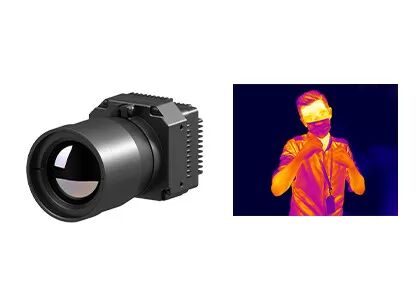

LWIR非冷却赤外線カメラコア 1280x1024/12μm 明確な熱イメージング
製品概要
iSE1212冷却されていない熱カメラコアは,熱画像検出器と赤外線モジュールの設計,製造,販売,販売に特化したSensorMicroによって開発されています.
この熱モジュールは 1280×1024 ピクセルまでの熱画像を 提供し,最小の詳細を 極めて鮮明に表現します縮小した 12μm ピクセルサイズは,優れた空間解像度を提供し,同じ範囲のミッションを達成するために,より短い光学レンズ焦点にマッチします.
iSE1212 赤外線熱コアは様々な用途で使用され,昼夜,低視力,あらゆる気象条件で視覚情報ソリューションを提供しています.
主要な特徴
- 高解像度 画像 グラフ の 滑らか な 画像- メガピクセル熱画像を 流暢で遅延のないパフォーマンスで 視野が広く 角度が大きく 検出範囲が長く 詳細が強化されています
- シャッターなしの動作で静かなパフォーマンス- 使用中にシャッター校正は必要ない.従来のデザインでよくある画像のタタタを排除する.静かな操作は標的による検出を避けるのに役立ちます.
- 機能が豊富で 統合が容易- スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,スリープモード,ワンクリック校正,様々なマイクロOLEDディスプレイとの互換性に対応します.幅広い光学レンズと拡張部品と互換性簡単に二次開発と柔軟なシステム統合を可能にします.
製品仕様
| モデル | iSE1212 | |
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 1280×1024 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 効果的なピクセル | 1280×1024 | |
| デジタルフレームレート | 25Hz/30Hz/50Hz | |
| 開始時間 | 7s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 画像の明るさ | オート/マニュアル | |
| 画像コントラスト | オート/マニュアル | |
| 補償モード | マニュアル | |
| レティクル | サポート | |
| システム機能 | ||
| スリープモード | サポート | |
| メニュー設定 | カスタマイズ可能 | |
| メニュー言語 | 中国語 / 英語 | |
| オフセット校正 | サポート | |
| キーボード | ≥4 (ボタンの機能はカスタマイズ可能) | |
| OLED ドライブ | I2C,16bit/24bit パラレルポート,datavalid,その他のドライブ画面信号をサポートする 直接ドライブ マイクロOLED MDP03/マイクロOLED MDP02/OLiGHTEK SVGA060/Sony ECX334A MIPIディスプレイ信号をサポートし,IBOE VX039FHP-NH4画面を直接動かすことができる. |
|
| PC ソフトウェア | ||
| コンピュータ ソフトウェア | モジュール制御&ビデオディスプレイ | |
| 電気 | ||
| 標準的な外部インターフェース | 50pin: BP040SB-50-0114-B-R0 | |
| 通信インターフェース | TTL-232/USB | |
| デジタルビデオインターフェース | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB3.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 1.2W@25Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 38×39×28 | 68 × 69 × 30 について2 |
| 裸の中核重量 (g) | 65±3 | 88.5±3 |
| オプティカルレンズ | 固定焦点アテラル: 14mm/19mm/25mm/35mm | 固定焦点アテルマ: 50mm/100mm モーター付きレンズ: 75mm/100mm/150mm 連続ズーム: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| シャッター部品 | 選択可能 | |
| 保護レベル | IP67 (フロントレンズ) | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 振動 | 5.35g ランダム振動 3軸 | |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 500g@1ms |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE1212赤外線画像モジュールは,産業ビジョン,消防および救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器などに広く使用されています.
センサーマイクロについて
ユーザーニーズに駆り立てられ,SensorMicroは赤外線製品とアプリケーションソリューションの深層開発と継続的な改善にコミットしています.高品質のハードウェア製品を提供し,プロのアプリケーションの経験を共有します異なる産業のユニークな要求に合わせたカスタマイズされたソリューションを提供しています.
グローバルサービスネットワークは タイムリーな技術サポートと 販売後のサービスを保証し 世界中のお客様の信頼できるパートナーとなりますセンサマイクロは"Sense More"という哲学を継続します信頼性とインテリジェントな赤外線ソリューションを通じて様々な産業の進歩に貢献する.
よく 聞かれる 質問
適切な赤外線検出器の解像度をどのように選ぶか
価格も考慮すべき要素です. 画像品質の要求が高くない場合,120x90 のような低解像度の赤外線検出器を選択できます遠隔モニタリングなどの特殊用途のために非常に明確な画像が必要な場合は,1280x1024の高解像度の赤外線検出器を選択できます.
熱イメージングに適した偽色を どうやって選べますか?
灰白は温度差が小さい標的に適しており,赤と青は問題点を発見する必要があるシーンに適しています.鉄赤は電力産業の標準色パレットです. 注意: どのパレットを選んでも,熱温度測定は全く変わることはありません.
適した赤外線熱カメラレンズはどう選べますか?
標準レンズは,適した距離で通常の標的を狙うことができる.テレフォトレンズは,長い距離から見る必要がある比較的小さな標的に適している.近距離で物体をもっと詳細に見ることができますマクロレンズは,チップ回路などの近距離で非常に小さな標的を観察するためのものです.
