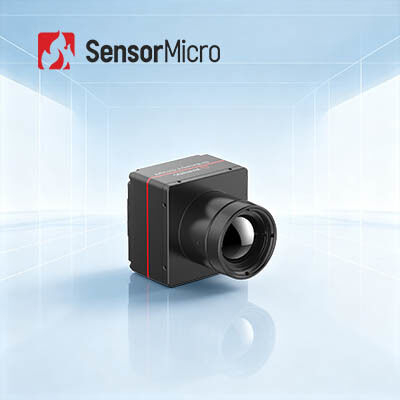

解像度1280×1024とピクセルピッチ12μmのLWIR熱カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | 消費電力 | 1.2W@25Hz@23±3℃ |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| NETD | ≤30mK | フレームレート | 25Hz/30Hz/50Hz |
| ハイライト | LWIRサーマルカメラモジュール 640x512,12μm クリアイメージングサーマルカメラモジュール,LWIR高解像度サーマルカメラモジュール |
||
製品の説明
1280x1024/12µm 高清成像的非制冷红外热成像仪模块
产品概述
iSE1212热成像模块集成了1280×1024/12µm非制冷红外探测器。该热成像仪模块具有典型的NETD≤30mK，可提供更清晰、更锐利、更详细的成像性能。
这款百万像素热成像仪核心比标准产品具有更宽的视场角、更远的探测距离和更详细的目标成像。它采用无快门设计，有效消除了观察过程中常见的图像卡顿和噪声问题。
主要特点
高清成像，流畅视觉
- 提供百万像素热成像，性能流畅，无延迟
- 更宽的视场角，更大的角度覆盖范围，更远的探测距离，增强的细节
无快门运行，静音性能
- 使用过程中无需快门校准，消除了传统设计中常见的图像卡顿
- 静音运行有助于避免被目标发现
功能丰富，易于集成
- 支持超分辨率算法、画中画、可定制OSD、睡眠模式、一键校准，并兼容各种Micro OLED显示屏
- 兼容各种光学镜头和扩展组件，便于二次开发和灵活的系统集成
产品规格
| 型号 | iSE1212 |
|---|---|
| 红外探测器指标 | |
| 敏感材料 | VOx |
| 分辨率 | 1280×1024 |
| 像素尺寸 | 12µm |
| 光谱响应 | 8µm ~ 14µm |
| 典型NETD | ≤30mK |
| 图像处理 | |
| 有效像素 | 1280×1024 |
| 数字帧率 | 25Hz/30Hz/50Hz |
| 启动时间 | 7s |
| 数字视频 | YUV420/YUV422/RGB888/RAW |
| 图像算法 | NUC/DRC/DNS/DDE/SFFC |
| 无快门 | 支持 |
| 图像显示 | 10种（白热/熔岩/铁红/热铁/医疗/北极/彩虹1/彩虹2/色调/黑热） |
| 图像方向 | 水平/垂直/对角线 |
| 数码变焦 | 1x/2x/4x/8x |
| 图像亮度 | 自动/手动 |
| 图像对比度 | 自动/手动 |
| 补偿模式 | 手动 |
| 十字线 | 支持 |
| 系统功能 | |
| 睡眠模式 | 支持 |
| 菜单设置 | 可定制 |
| 菜单语言 | 中文/英文 |
| 偏移校准 | 支持 |
| 按键 | ≥4（按键功能可定制） |
| OLED驱动 | 支持I2C、16位/24位并行端口、数据有效信号和其他驱动屏信号 直接驱动Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A 支持MIPI显示信号，可直接驱动IBOE VX039FHP-NH4屏幕 |
| PC软件 | |
| 电脑软件 | 模块控制与视频显示 |
| 电气 | |
| 标准外部接口 | 50pin: BP040SB-50-0114-B-R0 |
| 通信接口 | TTL-232/USB |
| 数字视频接口 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| 扩展组件 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| 电气接口 | 供电电压：2.7V~5.3V 典型功耗：1.2W@25Hz@23±3℃ |
| 机械/镜头 | |
| 裸芯尺寸（mm） | 38×39×28 | 68×69×30.2 |
| 裸芯重量（g） | 65±3 | 88.5±3 |
| 光学镜头 | 定焦非球面：14mm/19mm/25mm/35mm | 定焦非球面：50mm/100mm 电动镜头：75mm/100mm/150mm 连续变焦：15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm |
| 快门组件 | 可选 |
| 防护等级 | IP67（前镜头） |
| 环境适应性 | |
| 工作温度 | -40℃~+70℃ |
| 储存温度 | -45℃~+85℃ |
| 湿度 | 5%~95%，无冷凝 |
| 振动 | 5.35g，随机振动，3轴 |
| 冲击 | 半正弦波，40g/11ms，冲击方向X轴，3次 | 500g@1ms |
| 认证 | ROHS2.0/REACH |
工业应用
iSE1212热成像模块应用于工业视觉、消防救援、安防监控、户外观察、机器视觉、消费电子等领域。
关于SensorMicro
SensorMicro是全球领先的红外探测器制造商和服务提供商。我们为全球客户提供高性能的非制冷和制冷热成像探测器，并分享我们的专业应用经验。
SensorMicro提供先进的红外探测器、相机核心和模块，具有多样的格式和波段。我们的产品设计清晰、灵敏、高效，可无缝集成到各种系统中，为各行各业的下一代成像和传感应用提供支持。
SensorMicro探测器已广泛应用于热成像、安防监控、个人视觉、汽车和消费红外产品。我们的批量生产能力使我们能够满足所有现有和新兴市场日益增长的需求。
常见问题解答
1. 非制冷焦平面微测辐射热计是如何工作的？
利用红外辐射热效应原理，非制冷红外探测器通过红外吸收材料将红外辐射能转化为热能，使敏感材料的温度升高。然后，敏感材料的某个物理参数随之变化，并通过某种设计的转换机制转化为电信号或可见光信号，从而实现对物体的探测。
2. 非制冷红外探测器的优点是什么？
非制冷红外焦平面探测器无需集成杜瓦制冷组件（IDCA）设备，可在室温下工作。它具有启动快、功耗低、体积小、重量轻、寿命长、成本低等优点。虽然非制冷红外焦平面探测器的灵敏度不如制冷红外探测器，但经过多年的发展，其性价比已明显优于制冷探测器，具有更广阔的应用前景。
