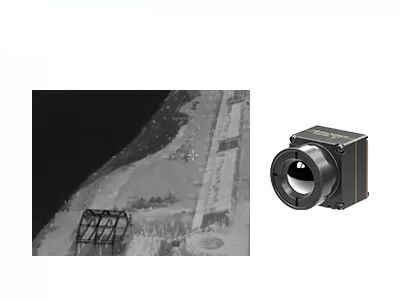

UAVのペイロードの非冷却の熱カメラ モジュール640x512の決断
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 640x512 | 消費電力 | 0.7w |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| 典型的なNETD | ≤40mk | フレームレート | 30Hz |
| ハイライト | 640x512決断の熱カメラ モジュール,UAVのペイロードの熱カメラ モジュール,非冷却の熱カメラ640x512 |
||
製品の説明
UAVペイロード向け小型非冷却赤外線カメラコア 640x512 12um
製品説明説明
冷却・非冷却赤外線検出器およびサーマルモジュールの主要メーカーであるSensorMicroは、小型軽量の赤外線サーマルイメージングコアiTL612R Proを開発しました。これは、赤外線カメラコアiTL612Rのコンパクトバージョンです。
SWaP-C（サイズ、重量、電力、コスト）に完全に特化しており、iTL612R Pro赤外線カメラコアのサイズと重量は、すでに業界をリードしています。.独自のドローンに統合する際に、サイズと重量に関する厳しい要件を持つお客様にとって最適な選択肢です。
640×512/12μmの自社開発ウェーハレベル赤外線検出器、レンズ保護グレードIP67、イメージングおよび温度測定バージョン、さまざまなSDKソリューションを提供することで、iTL612R Proサーマルモジュールは、より小型で軽量なサイズでスペースの制約に対応し、低消費電力でより長いバッテリー寿命を実現し、家電分野での統合問題を克服し、コンパクトでポータブルな製品のためのより多くのソリューションを提供します。
予知保全、太陽光発電検査、環境保護、科学研究、航空写真、警察捜査、災害救助、森林火災予防、都市安全などの分野向けに特別に開発されました。
主な特徴
コンパクトで軽量な設計
• サイズ：17mm×17mm×22mm（9.1mmレンズ付き）
• 重量：13g（9.1mmレンズ付き）
• 消費電力はわずか0.7W
鮮明な画像と正確な放射測定
• 最新の画像処理アルゴリズム：NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDKをサポート
• 領域、点、等温温度測定をサポート
容易な統合のためのさまざまなインターフェース
• DVP/LVDS/USB2.0インターフェース、RAW/YUV画像データ出力、シリアルポート制御
製品仕様
| モデル | iTL612R Pro |
| IR検出器性能 | |
| 感光材料 | 酸化バナジウム |
| 解像度 | 640×512 |
| 画素サイズ | 12μm |
| スペクトル範囲 | 8～14μm |
| 標準NETD | ≤40mk |
| 画像処理 | |
| フレームレート | 30Hz |
| 起動時間 | 5秒 |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 非均一性補正（NUC） 3Dノイズリダクション（3DNR） ノイズ除去（DNS） ダイナミックレンジ圧縮（DRC） エッジエンハンスメント（EE） |
| 画像表示 | ブラックホット/ホワイトホット/疑似カラー |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御とビデオ表示 |
| 電気的仕様 | |
| 標準外部インターフェース | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, オス) |
| USB拡張ボード | Type-C |
| 通信インターフェース | RS232-TTL/USB2.0 |
| デジタルビデオインターフェース | CMOS8/USB2.0 |
| 供給電圧 | 4.0-5.0V V DC |
| 標準消費電力 | 0.7W |
| 温度測定 | |
| 動作温度範囲 | -10℃～+50℃ |
| 温度測定範囲 | -20℃～+150℃、0℃～550℃; カスタマイズと拡張をサポート |
| 温度測定精度 | ±2℃または±2%のいずれか大きい方（@23℃±3℃） |
| 領域温度測定 | 出力領域温度の最大値、最小値、平均値をサポート |
| SDK | Windows/Linux/ARMをサポート; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 物理的特性 | |
| サイズ（mm） | 17×17×22（9.1mmレンズ付き） |
| 重量 | 13g（9.1mmレンズ付き） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%（結露しないこと） |
| 振動 | 5.35grms、3軸 |
| 衝撃 | 半正弦波、40g/11ms、3軸6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学系 | |
| オプションレンズ | 固定焦点アサーマル：9.1mm |
産業用途
iTL612R Proサーマルイメージングモジュールは、UAVペイロードおよびウェアラブルデバイスに統合できるため、以下の分野で広く使用されています。予知保全、太陽光発電検査、環境保護、科学研究、航空写真、警察捜査、救済・救助、森林火災予防、都市安全など.
カスタマイズされたサービス
製品カスタマイズ：業界固有の要件を満たすために、構成を調整し、アルゴリズムを適応させます
オンサイト技術サポートとトレーニング：コア顧客に実践的なシステムセットアップと運用トレーニングを提供します
新製品と市場のための共同イノベーション：顧客と協力して、革新的な赤外線アプリケーションソリューションを共同開発します
よくある質問
1. 非冷却焦点面アレイマイクロボロメーターはどのように機能しますか？
赤外線放射熱効果の原理を利用して、非冷却赤外線検出器は、赤外線吸収材料で赤外線放射エネルギーを熱エネルギーに変換し、感光材料の温度を上昇させます。次に、感光材料の特定の物理的パラメータがそれに応じて変化し、特定の変換メカニズムを介して電気信号または可視光信号に変換され、オブジェクトの検出を実現します。
2. 非冷却赤外線検出器の利点は何ですか？
非冷却赤外線焦点面検出器は、統合デュワー冷却アセンブリ（IDCA）デバイスを必要とせず、室温で動作できます。起動が速く、消費電力が少なく、小型、軽量、長寿命、低コストなどの利点があります。非冷却赤外線焦点面検出器の感度は、冷却赤外線検出器ほど優れていませんが、長年の開発を経て、そのコストパフォーマンスは明らかに冷却検出器よりも優れており、より広い応用展望を持っています。
3. 赤外線焦点面アレイの分類
冷却方法に応じて、赤外線焦点面アレイは、冷却型と非冷却型サーマルイメージング検出器に分類できます。冷却型FPA赤外線検出器は、現在、主にデュワーボトル/急速始動スロットリング冷凍機とデュワーボトル/スターリングサイクル冷凍機を採用しています。一方、非冷却型FPAサーマルIR検出器は、室温で動作します。これは、非冷却サーマルイメージングシステムのコアです。最も一般的な熱感応材料には、酸化バナジウム（Vox）とアモルファスシリコン（a-Si）が含まれます。酸化バナジウム材料は、現在の市場における主流の選択肢であり、高い耐熱係数と高い熱感度を持っています。
