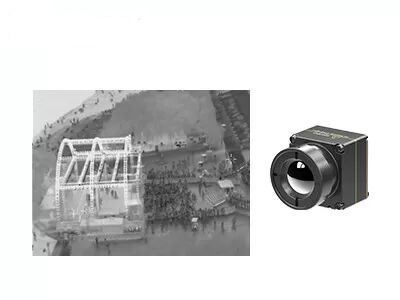

低電力消費 640×512の解像度 8μmのピクセルピッチと ≤30mKのNETDを持つ冷却されていない赤外線カメラコア
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL608 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| フレームレート | 30/50Hz | 解決 | 640x512 |
|---|---|---|---|
| 典型的なNETD | ≤30mK | ピクセルピッチ | 8μm |
| スペクトル範囲 | 8～14μm | 消費電力 | 0.4W |
| ハイライト | 非冷却の赤外線カメラの中心40mk,赤外線カメラの中心0.7W,UAVのペイロードの非冷却の熱カメラ |
||
製品の説明
低電力消費 無冷却赤外線カメラコア 640x512/8μm NETD 30mk
低電力消費 無冷却赤外線カメラコア 640x512/8 μm NETD 30mk
システム統合を迅速かつ簡素化するために設計された iTL608熱カメラコアは,小型化熱画像装置の開発限界を大幅に低下させます.業界をリードする超小型サイズと軽量異なるコンパクトな製品シェルデザインと構造的なレイアウトに適応します.
MIPI,USB2を含む主流の出力インターフェースをサポート.0とBT.656標準のRAWとYUVの二重画像データ出力と同様に,ほとんどの主流のメインストーミングボードと処理システムと互換性があります.
シリアルポートとI2Cダブル制御モードで装備され,便利なパラメータデバッグと機能のカスタマイズをサポートします. 開発を簡素化しながら,プロのイメージングパフォーマンスを保持します.:640*512 高解像度,高熱感度 ≤30mK,インテリジェントな画像訂正とノイズ削減,高温で安定した動作開発者が高性能の携帯型熱画像製品を迅速に発売できるようにする.
主要な特徴
- 超 軽量 な デザイン
• 13 * 13 * 18.3 mm のコンパクトサイズと 6.7 ± 1.5 g の重さ (6 mm のレンズを含む)
• クラスの中で最も高い統合水準 - 高い 感度,精密 な 検出
• 640 * 512 の解像度を持つ 8μm の超小ピクセルサイズで,細かい詳細と明確な画像を提供します
微妙な温度差の信頼性の高い検出を可能にします. - 簡素化開発,迅速な統合
• 多様なアプリケーションの要求を満たすための複数の光学レンズオプションが利用可能
• MIPI/USB 2.0/BT を含む複数の画像出力インターフェースをサポートします.656
• RAWとYUV画像データ出力,シリアルポート/I2Cによる制御
製品仕様
| モデル | ITL608 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 640*512 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 30/50Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| ソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/USB2.0/I2C |
| デジタルビデオインターフェース | MIPI / USB2.0 / BT656 |
| 供給電圧 | 4-5.5V |
| 典型的な電力消費量 | 0.4W |
| メカニカル | |
| サイズ (レンズを含む) | 6mmのレンズで: 13 * 13 * 18.3 mm (レンズの外径 Φ12.3 mm) 8.7mmのレンズで: 13 * 13 * 19.8 mm (レンズの外径 Φ15.6 mm) 16.7mmのレンズで: 13 * 13 * 27.9 mm (レンズの外径 Φ22.2 mm) 30mmのレンズで: 13 * 13 * 39 mm (レンズの外径 Φ36 mm) |
| 体重 (レンズを含む) | 6.7±1.5g (6mmレンズ) 7.5±1.5g (8.7mmレンズ) 17±1.5g (16.7mmレンズ) 42.7±1.5g (30mmレンズ) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 6/8.7/16.7/30mm |
産業用用途
iTL608熱画像モジュールは 森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで使用できます
わたしたち の 奉仕 の 方法
販売前
需要分析
シナリオ評価
製品選択
カスタマイズされたソリューション
シナリオ評価
製品選択
カスタマイズされたソリューション
派遣
迅速 な 配送
システム統合とテスト
技術訓練
適用に関するガイドライン
システム統合とテスト
技術訓練
適用に関するガイドライン
販売後サービス
遠隔診断
保証サービス
ファームウェアのアップグレード
テクニカルメンテナンス
保証サービス
ファームウェアのアップグレード
テクニカルメンテナンス
よく 聞かれる 質問
1熱感度とは?
熱感度 (Thermal Sensitivity),またNETD (ノイズ同等温度差) とも呼ばれ,中波 (MWIR) と長波 (LWIR) の熱画像カメラを評価するための重要なパラメータです.熱画像装置で測定された明晰度と直接関係しています温度差の信号/ノイズ比を表す数値で,ミリケルビン (mK) で測定される.熱感度値が小さいほど,感度が高くなるほど 画像がはっきりします.
2熱画像の応用は?
温度測定と全天候画像は 赤外線熱画像技術の2つの基本機能ですこの2つの技術に基づいて開発された製品は,セキュリティと監視に広く使用されています産業検査,消防,予測保守,ADAS,疫病予防,AIoTなど
3赤外線焦点平面配列の分類
冷却方法により,赤外線焦平面配列は冷却された熱画像検出器と冷却されていない熱画像検出器に分けられる.冷却されたFPA赤外線検出器は主にDewarボトル/迅速スタート絞り込み冷蔵庫とDewarボトル/スターリングサイクル冷蔵庫を現在採用室温で動作します. これは冷却されていない熱画像システムの核心です.最も一般的な熱感受性のある材料には,バナジウム酸化物 (Vox) と無形シリコン (a-Si) が含まれますバナジウムオキシド材料は,現在の市場で主流の選択であり,高温耐性係数と高熱感度を持っています.
