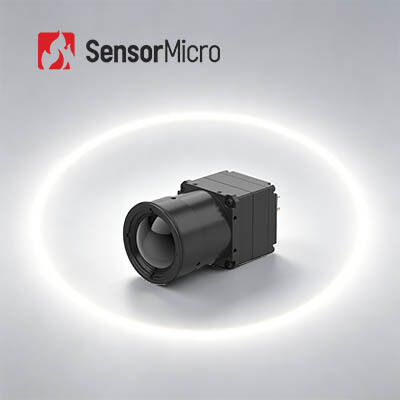

1280×1024/12μm LWIR赤外線カメラモジュール 8~14μmスペクトル範囲
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212R |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | デジタルフレームレート | 30Hz |
| 供給電圧 | 4.5~5.5V | 標準的な消費電力 | 1.0W |
| ハイライト | 高リゾリューションLWIRのカメラ モジュール,14um熱カメラ モジュール,声の赤外線画像のカメラの中心 |
||
製品の説明

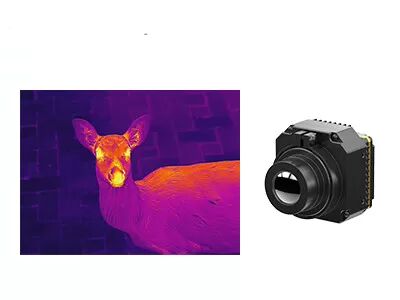

1280*1024/12μm 赤外線カメラモジュール LWIR 8～14μm スペクトル範囲
COIN1212Rは、SensorMicroが開発した非冷却赤外線カメラモジュールCOIN-Rシリーズの一つです。メガピクセル1280*1024/12μmの非冷却赤外線検出器、プロフェッショナルな信号処理回路、高度な画像処理プラットフォームを採用し、ターゲットの赤外線放射を正確な温度データに完全に変換します。このモジュールは、産業用途向けに-20℃から550℃までのカスタマイズ可能な範囲での温度測定をサポートします。
1280x1024という高解像度アレイにより、COIN1212R非冷却サーマルモジュールは優れた画像ディテールを提供し、より広い視野角のアプリケーションをサポートします。12μmのピクセルサイズを小さくすることで、空間分解能が向上し、同じ範囲のミッション目標を達成するために、より短い光学レンズの焦点距離が可能になります。
主な特徴
高精細イメージング、高精度検出
- メガピクセル高精細検出により、より広い視野とより大きな領域での赤外線温度測定が可能になります
- 微細な温度変化の監視時に、より多くの熱ディテールを鮮明に表示
フル機能かつ効率的
- トップクラスの大判非冷却赤外線検出器で開発
- 複数の高度な画像処理アルゴリズムを統合し、画質を向上
- 温度測定精度は±3℃または±3%まで、-20℃～150℃および0～550℃の範囲をサポートし、カスタマイズ可能な拡張も可能
複数の構成、迅速な統合
- DVPおよびBT.1120を含む様々な画像出力モードをサポート
- シリアルポート制御によるRAW/YUV画像データ出力
製品仕様
| モデル | COIN1212R |
|---|---|
| IR検出器インジケーター | |
| 感光材料 | VOx |
| 解像度 | 1280*1024 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 代表的なNETD | ≤40mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | / |
| デジタルビデオ | RAW/YUV422/TMP |
| 画像アルゴリズム | 非均一性補正 (NUC) 3Dノイズリダクション (3DNR) 2Dノイズ抑制 (DNS) ダイナミックレンジ圧縮 (DRC) エッジエンハンスメント (EE) |
| 画像表示 | 10種類（白黒反転/溶岩/鉄赤/ホットアイアン/医療/北極/レインボー1/レインボー2/ティント/黒白反転） |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン: DF40C-50DP-0.4V(51), (HRS,オス) |
| 拡張ボード | USB3.0 |
| 通信インターフェース | TTL-232 |
| デジタルビデオインターフェース | DVP16/BT.1120/MIPI |
| 供給電圧 | 4.5～5.5V |
| 代表的な消費電力 | 1.0W |
| 温度測定 | |
| 動作温度 | -10℃～+50℃ |
| 温度測定範囲 | -20℃～150℃、0℃～550℃; カスタマイズと拡張をサポート |
| 温度測定精度 | ±2℃ / ±2% の大きい方 |
| 部分温度測定 | 測定領域の最大値、最小値、平均値の出力をサポート |
| SDK | Android/Windows/Linux; グレースケールから温度へのビデオストリーム解析と変換を実現 |
| 機械 | |
| ベアコアサイズ(mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| ベアコア重量(g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| 衝撃 | 半正弦波、40g/11ms、衝撃方向 3軸、6方向 |
| 認証 | ROHS2.0/REACH |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/24mm |
| 保護等級 | IP67 (フロントレンズ) |
産業用途
COIN1212R赤外線イメージングモジュールは、電力、マシンビジョン、建築検査、冶金石油化学、およびその他の様々な産業用途で広く使用されています。
多様な製品ポートフォリオ
- 豊富な製品ラインナップ: 複数のアレイ解像度、ピクセルサイズ、波長帯、レンズオプションの組み合わせにより、多様なアプリケーションに対応する柔軟性が向上します。
- 優れた性能: 明瞭な画像、コンパクトなサイズ、低消費電力、高感度、高い信頼性—幅広い環境課題に対応するように設計されています。
- 簡単な統合: 複数のインターフェースオプションにより、統合が容易になり、複数のアプリケーション分野での迅速な開発が可能になります。
よくある質問
1. 赤外線サーマルイメージングとは何ですか？
赤外線サーマルイメージングは、赤外線放射と熱エネルギーを使用して物体に関する情報を収集し、低視認性環境でも物体の画像を生成したり、温度情報を取得したりする方法です。
2. 赤外線サーマルイメージングはどのように機能しますか？
赤外線サーマルイメージングシステムは、赤外線放射を透過できる赤外線光学システムを通して、シーンの赤外線放射を焦点面アレイ赤外線検出器に集光する、受動的な非接触検出および識別赤外線技術です。熱検出器は、異なる強度の放射信号を対応する電気信号に変換し、増幅およびビデオ処理を経て、肉眼で観察可能な赤外線画像を形成します。
