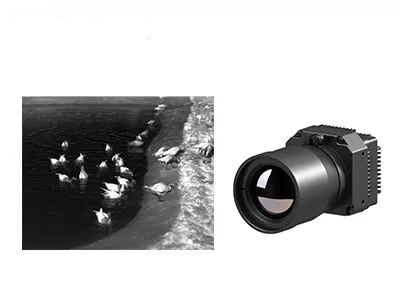

放射熱画像カメラモジュール 非冷却 LWIR 1280x1024 / 12μm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212R |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | デジタルフレームレート | 30Hz |
| 標準的な消費電力 | 1.0W | 供給電圧 | 4.5~5.5V |
| ハイライト | 声の熱カメラ モジュール12um,LWIRの熱カメラ モジュール1280x1024,声LWIRのカメラ モジュール |
||
製品の説明

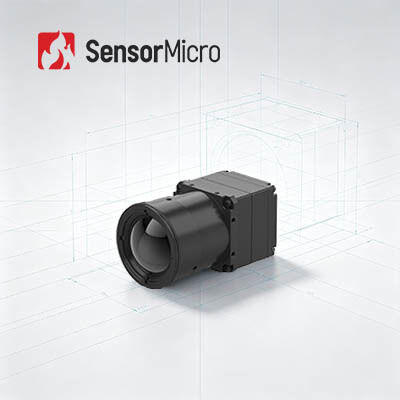

放射熱画像カメラモジュール 非冷却LWIR 1280x1024 / 12μm
COIN1212R赤外線カメラコアは、メガピクセル1280*1024/12μm非冷却赤外線検出器を搭載し、高度な信号処理回路と温度測定アルゴリズムを統合しています。広く採用されているシリアル通信プロトコルをサポートし、様々なビデオ出力インターフェースとフルレンジの光学レンズオプションを提供します。温度差を迅速に検出し、鮮明な熱画像と正確な温度データを提供する能力により、温度測定システムの二次開発を大幅に合理化します。これにより、インテリジェント監視、ハイエンド製造、プロセス制御、科学研究、その他のハイエンド熱画像アプリケーション向けのオールインワン熱画像統合ソリューションとなります。
主な特徴
- 高解像度イメージング、高精度検出
- メガピクセル高解像度検出により、より広い視野とより大きな領域での赤外線温度測定が可能になります
- 微細な温度変化を監視する際に、ターゲットのより多くの熱的詳細が鮮明に表示されます
- フル機能かつ効率的
- トップクラスの大判非冷却赤外線検出器で開発
- 複数の高度な画像処理アルゴリズムを統合して画質を向上
- 温度測定精度は±3℃または±3%まで、-20℃～150℃および0～550℃の範囲をサポートし、カスタマイズ可能な拡張機能も備えています
- 複数の構成、迅速な統合
- DVPおよびBT.1120を含む様々な画像出力モードをサポート
- シリアルポート制御によるRAW/YUV画像データ出力
製品仕様
| モデル | COIN1212R |
| IR検出器インジケーター | |
| 感応材料 | VOx |
| 解像度 | 1280*1024 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 標準NETD | ≤40mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | / |
| デジタルビデオ | RAW/YUV422/TMP |
| 画像アルゴリズム | 非均一性補正 (NUC) 3Dノイズリダクション (3DNR) 2Dノイズ抑制 (DNS) ダイナミックレンジ圧縮 (DRC) エッジエンハンスメント (EE) |
| 画像表示 | 10種類（白熱/溶岩/鉄赤/熱鉄/医療/北極/虹1/虹2/色合い/黒熱） |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン: DF40C-50DP-0.4V(51), (HRS,オス) |
| 拡張ボード | USB3.0 |
| 通信インターフェース | TTL-232 |
| デジタルビデオインターフェース | DVP16/BT.1120/MIPI |
| 供給電圧 | 4.5～5.5V |
| 標準消費電力 | 1.0W |
| 温度測定 | |
| 動作温度 | -10℃～+50℃ |
| 温度測定範囲 | -20℃～150℃、0℃～550℃; カスタマイズと拡張をサポート |
| 温度測定精度 | ±2℃ / ±2% の大きい方 |
| 部分温度測定 | 温度測定領域の最大値、最小値、平均値の出力をサポート |
| SDK | Android/Windows/Linux; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 機械 | |
| ベアコアサイズ(mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| ベアコア重量(g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| 衝撃 | 半正弦波、40g/11ms、衝撃方向3軸、6方向 |
| 認証 | ROHS2.0/REACH |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/24mm |
| 保護等級 | IP67 (フロントレンズ) |
産業用途
COIN1212R赤外線イメージングモジュールは、電力、マシンビジョン、建築検査、冶金石油化学などで広く使用されています。
標準化されたサービス
- 完全なドキュメント: 製品マニュアル、セットアップガイド、選択参照。推測なしで開始できます。
- 開発とテストの支援: サンプル統合テスト、パフォーマンス評価、パラメータ検証が容易になります。
- 高度な開発者ツールキット: SDK、API、アルゴリズム、デバッグツールによる深い統合。
- リモートテクニカルサポート: 24時間年中無休のサポート - クリティカルな問題に対する迅速な対応とタイムリーな解決。
- 保証: 元の部品と厳格なプロセス遵守により、最適なパフォーマンスを回復します。
よくある質問
1. セラミックパッケージ赤外線検出器について
セラミックパッケージングプロセスは金属パッケージングに似ており、成熟した赤外線検出器パッケージング技術です。金属パッケージングと比較して、パッケージングされた検出器の体積と重量は大幅に削減されます。セラミックパッケージングの場合、その読み出し回路は自己調整動作温度機能を備えており、TEC安定化を必要としません。
2. ウェーハレベルパッケージング
ウェーハレベルパッケージング、またはウェーハレベルサイズパッケージングとしても知られるこの技術は、半導体業界における高度なパッケージング技術の重要な部分となっています。ウェーハレベルパッケージング (WLP) は、MEMSウェーハ全体で高真空パッケージングを直接完了し、その後スクライブとダイシングを行って個々の赤外線検出器を作成するプロセスです。ダイシング前にIR検出器ウェーハ上でパッケージングとテストの手順のほとんどまたはすべてを実行します。これは、小型、軽量、ポータブル、ハンドヘルド、低価格、高生産効率のニーズを満たす、改良されたチップサイズパッケージです。
