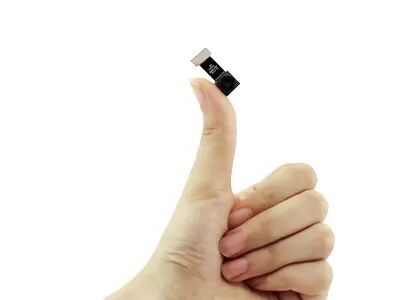

DVPインターフェイス赤外線熱カメラ モジュール120x90 8~14μm
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| スペクトル範囲 | 8~14μm | NETD | ≤60mK |
|---|---|---|---|
| 解決 | 120x90 | ピクセルピッチ | 17μm |
| 温度範囲 | -20℃~+120℃ （カスタマイズ可能な） | サイズ | 8.5x8.5x9.16mm |
| ハイライト | DVPインターフェイス熱カメラ モジュール,熱カメラ モジュール120x90,14um熱カメラの中心 |
||
製品の説明
TIMO120サーマルカメラコア
ミニチュアVOx FPA 120x90 / 17μmサーマルイメージングカメラコア 赤外線カメラに内蔵
製品説明
TIMO120ミニチュア赤外線モジュールは、ウェーハレベル光学系、120x90 / 17μmウェーハレベルパッケージ（WLP）検出器、および基本的な画像処理回路を統合し、ターゲットエリアと熱分布の熱画像を迅速に取得します。
TIMO120サーマルイメージングコアは、サイズ、重量、電力、コスト（SWaP-C）を最適化した赤外線イメージングアプリケーション向けに設計されています。その超小型構造と超低消費電力は、コスト、サイズ、重量に厳しい要件を持つさまざまなスマートデバイス、サーマルイメージャー、またはモバイル端末に統合するのに便利です。
主な特徴
- 最小WLP赤外線モジュール、寸法8.5x8.5x9.16mm
- DVPインターフェース、さまざまな組み込みプラットフォームと互換性あり
- 可視カメラモジュール相当、直接統合
- 完全なSDK開発キット
- より長い動作時間を延長するための低電力設計
- さまざまなインテリジェントアプリケーション向けの低コスト
製品仕様
| モデル | TIMO-120 |
| IR検出器性能 | |
| 解像度 | 120x90 |
| 画素ピッチ | 17μm |
| スペクトル範囲 | 8～14μm |
| NETD | ≤60mK |
| レンズタイプ | WLO |
| フォーカスモード | 固定ズーム |
| HFOV | 90°/50° |
| 被写界深度 | 10cm～無限遠 |
| フレームレート | 1～30Hz（カスタマイズ可能） |
| 温度測定 | |
| 温度範囲 | -20℃～+120℃（カスタマイズ可能） |
| 温度精度 | カスタマイズ可能（体温または工業用サーモグラフィーの要件を満たす） |
| インターフェース/制御 | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7V±0.05V |
| DVDD | 1.8V±0.05V |
| インターフェース | デジタルインターフェース |
| 消費電力 | 45mW（標準モード）; 9mW（低電力モード） |
| 物理的特性 | |
| 寸法（mm） | 12x10x5.48（HFOV=90°）; 8.5x8.5x9.16（HFOV=50°）（仕様が優先されます） |
| 動作温度 | -20℃～+60℃ |
| 保管温度 | -40℃～+85℃ |
産業用途
TIMO120赤外線サーマルカメラコアは、サーモグラフィー、インテリジェントハードウェア、スマートビルディング、スマートホーム、AIoTなど、多くの分野で広く使用されています。
多様な製品ポートフォリオ
さまざまな統合要件を満たすために、赤外線検出器、カメラコア、モジュールを含む幅広い製品形式。
豊富な製品バリエーション
複数のアレイ解像度、画素サイズ、波長帯、レンズオプションの組み合わせにより、多様なアプリケーションに柔軟性を提供します。
優れた性能
鮮明な画像、コンパクトサイズ、低消費電力、高感度、高い信頼性—幅広い環境課題に対応するように設計されています。
容易な統合
複数のインターフェースオプションにより、統合が容易になり、複数のアプリケーション分野での迅速な開発が可能になります。
よくある質問
1. レンズに関する熱画像と可視画像の違い
レンズの主な違いは、熱画像レンズが特殊な材料で作られなければならないことです。主な理由は、赤外線熱放射がガラス（シリコン）を通過できないため、特殊なゲルマニウム、クロム、その他の金属材料で作られた特殊なレンズが使用されることです。これにより、熱画像レンズの価格が光学レンズよりも少し高くなり、デバイス全体の価格も上昇します。
2. 画像原理に関する熱画像と可視画像の違い
それらの画像原理は基本的に同じです。画像デバイスは、特定の波長範囲内の光波を画像化します。自然界では、可視光の波長範囲は0.39μmから0.78μmであり、赤外線熱放射の波長範囲は0.75μmから1000μmです。ターゲット温度が絶対零度-273℃より高ければ、赤外線放射が発生します。
