OEM小型の非冷却LWIRの赤外線画像モジュールのカメラ256x192 12μM
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 256x192 | ピクセル ピッチ | 12μm |
---|---|---|---|
スペクトル領域 | 8~14μm | 温度較差 | -20℃~+120℃ (カスタマイズ可能な) |
NETD | ≤45mK | サイズ | 15x13x6.83mm |
ハイライト | LWIRの赤外線画像のカメラ モジュール,OEMの赤外線画像のカメラ モジュール,非冷却の赤外線画像の中心12uM |

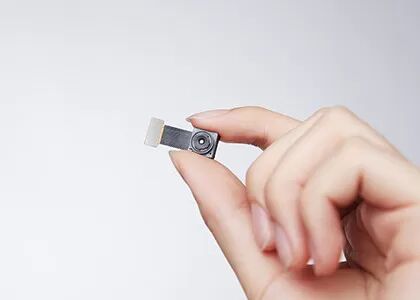

256x192決断の軽量LWIRの非冷却の赤外線画像の中心、12μmピクセル サイズ
TIMO256非冷却IRイメージ投射 モジュール、別名非冷却の熱モジュールは、全体的なセンサー技術(GST)によって開発されるティモの赤外線カメラ モジュール家族の1つである。それは8からの14ミクロンに長波長をカバーする特別に小型256x192/12μmのウエファーの水平なパッケージ(WLP)の赤外線探知器を含んでいる。
TIMO256熱IRのカメラ モジュール、WLPの技術のおかげで現実的な価格で極度のマイクロ構造を、超低い要された支出の間提供しより大きい感受性および優秀なイメージの質を達成し、自身の条件に従って最も適したタイプを選ぶことを顧客が可能にする。
十分に最大限に活用された構造、TIMO256熱カメラの中心が原因でサーモグラフィー、伝染性防止、スマートなハードウェア、AIoT等のような赤外線赤外線画像の適用で普及し、広く利用されている。
- 探知器:WLPの非冷却のmicrobolometer
- 決断:256x192/12 μm
- ミニチュア サイズ:15x13x6.83mm
- NETD:≤45mK
モデル | TIMO-256 |
IRの探知器の性能 | |
決断 | 256x192 |
ピクセル ピッチ | 12μm |
スペクトル領域 | 8~14μm |
NETD | ≤45mK |
レンズのタイプ | WLO |
焦点モード | 固定ズームレンズ |
HFOV | 53°±1° |
被写界深度 | 無限への10cm |
フレーム率 | 1~30Hz (カスタマイズ可能な) |
温度の測定 | |
温度較差 | -20°C | (カスタマイズ可能な) +120°C |
温度の正確さ | カスタマイズ可能(ボディまたは産業サーモグラフィーの条件を満たしなさい) |
インターフェイスさせなさい/制御 | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
インターフェイス | デジタル・インターフェイス |
パワー消費量 | 70mW |
物理的特性 | |
次元(mm) | 15x13x6.83 (指定は勝つ) |
操作の温度 | -20°C | +60°C |
保管温度 | -40°C | +85°C |
TIMO256熱カメラの中心はサーモグラフィー、理性的なハードウェア、スマートな建物、スマートな家、AIoT等のような多くの地域で広く利用されている。
1. 熱イメージ対視覚イメージ
可視ライトは人間によって見ることができる電磁波である。その波長範囲は360-400 nm~760-830nmの間で一般に落ちる。この電磁スペクトルはまた可視スペクトルと呼ばれ、周波数範囲は830-750THz~395-360THzである。
赤外線はマイクロウェーブと可視ライト間の波長の電磁波である。その波長は760ナノメーター(nm)と1ミリメートル(mm)の間にである。それは波長の長いより赤灯が付いている見えないライトである。頻度は430 THzから300のGHzの範囲におよそある。
2. 熱イメージ及び視覚イメージの探知器
撮像装置の中心の探知器のために、可視ライト装置は赤外線画像は冷却された非冷却の探知器を使用するが、CCDおよびCMOSの探知器を使用する。主な違いは可視ライトCCD/CMOSが可視ライトバンドの光波を感知できる赤外線画像の探知器は赤外線バンドの熱放射の光波を感じることができることであり。赤外線赤外線画像の探知器は異なった製造工程および包装材料に従って多くのタイプに分けられる。マクロスコピック感じは赤外線赤外線画像の探知器が可視ライトCCDsより高いことである。
