ミニチュア声FPAの赤外線画像のカメラ モジュール120x90 17μM
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| スペクトル範囲 | 8~14μm | NETD | ≤60mK |
|---|---|---|---|
| 解決 | 120x90 | ピクセルピッチ | 17μm |
| 温度範囲 | -20℃~+120℃ （カスタマイズ可能な） | サイズ | 8.5x8.5x9.16mm |
| ハイライト | ミニチュア赤外線画像のカメラ モジュール,FPAの赤外線画像のカメラ モジュール,熱カメラの中心17uM |
||
製品の説明

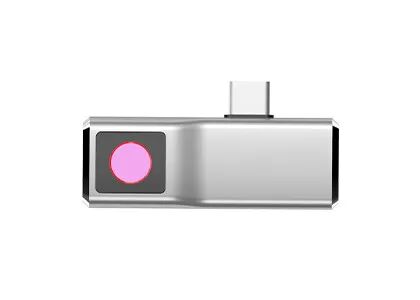

TIMO120 熱カメラコア
ミニチュアVOx FPA 120x90 / 17μm 熱画像カメラコア 赤外線カメラに統合
製品説明
TIMO120ミニチュア赤外線モジュールは ウェーファーレベルの光学を統合しています120x90 / 17μm ウェーファーレベルパッケージ (WLP) 検出器と基本的な画像処理回路,ターゲットエリアの熱画像と熱分布を迅速に取得する.
TIMO120熱画像コアは,最適化されたサイズ,重量,電力,コスト (SWaP-C) の赤外線画像アプリケーション向けです.超小型構造と超低消費電力は,様々なスマートデバイスに組み込むのに便利です費用,サイズ,重量に関する厳格な要求がある.
主要な特徴
- 最低のWLP赤外線モジュール,8.5x8.5x9.16mmの寸法
- DVPインターフェース,様々な組み込みプラットフォームと互換性
- 可視カメラモジュール同等,直接統合
- SDK開発キット
- 低電力設計により長時間稼働可能
- 多くの種類のインテリジェントアプリケーションの低コスト
製品仕様
| モデル | TIMO-120 |
| IR検出器の性能 | |
| 決議 | 120×90 |
| ピクセルピッチ | 17μm |
| スペクトル範囲 | 8~14μm |
| NETD | ≤60mK |
| レンズタイプ | WLO |
| 焦点モード | 固定ズーム |
| HFOV | 90°/50° |
| フィールド深さ | 10cmからインフィニティ |
| フレームレート | 1~30Hz (カスタマイズ可能) |
| 温度測定 | |
| 温度範囲 | -20°C ~ +120°C (カスタマイズ可能) |
| 温度 精度 | カスタマイズ可能 (体や産業用温度測定の要件を満たす) |
| インターフェース/制御 | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| インターフェース | デジタルインターフェース |
| 電力消費量 | 45mW (典型的なモード) 9mW (低電源モード) |
| 身体 的 な 特徴 | |
| 尺寸 (mm) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (仕様が適用される) |
| 操作温度 | -20°C ~ +60°C |
| 貯蔵温度 | -40°C ~ +85°C |
産業用用途
TIMO120赤外線熱カメラコアは,温度学,インテリジェントハードウェア,スマートビル,スマートホーム,AIoTなど多くの分野で広く使用されています.
わたしたち の 奉仕 の 方法
販売前
需要分析
シナリオ評価
製品選択
カスタマイズされたソリューション
派遣
迅速 な 配送
システム統合とテスト
技術訓練
適用に関するガイドライン
販売後サービス
遠隔診断
保証サービス
ファームウェアのアップグレード
テクニカルメンテナンス
よくある質問
1熱画像対視覚画像
可視光とは,人間に見ることができる電磁波である.その波長範囲は,一般的に360-400nm~760-830nmに及ぶ.この電磁スペクトルは目に見えるスペクトルとも呼ばれます周波数帯は830~750THz~395~360THz.
赤外線は,マイクロ波と可視光との間の波長を持つ電磁波である.波長は760ナノメートル (nm) から1ミリメートル (mm) の間である.赤色より波長が長い目に見えない光です周波数は約430 THzから300 GHzの範囲です.
2熱画像と視覚画像の検出器
イメージングデバイスのコア検出器では可視光装置はCCDおよびCMOS検出器を使用し,熱画像は冷却および冷却されていない検出器を使用します.主な違いは,可視光CCD/CMOSが可視光帯の光波を認識できるということです熱画像探知器は赤外線帯の熱放射線光波を感知できます赤外線熱画像検出器は,さまざまな製造プロセスとパッケージング材料に応じて多くの種類に分かれています顕微鏡的な感覚は 赤外線熱画像検出器は 可視光CCDよりも高価です
