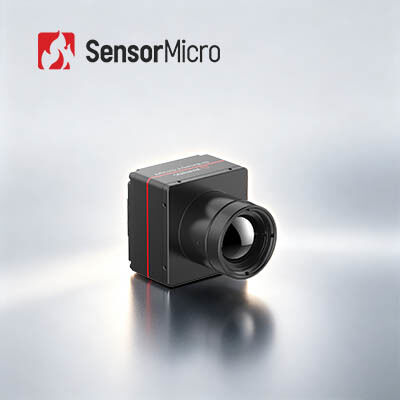

高画質 1280×1024 解像度 12μm ピクセルサイズ 屋外観測用のシャッターレス熱カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | デジタルフレームレート | 25Hz/30Hz/50Hz |
| 電源電圧 | 2.7V～5.3V | 標準的な消費電力 | 1.2W@25Hz@23±3℃ |
| ハイライト | 12μm産業用サーマルカメラモジュール,1280x1024産業用サーマルモジュール,産業用非冷却赤外線カメラモジュール |
||
製品の説明
高解像度 1280x1024/12μm サーマルカメラモジュール 屋外観測用
製品概要
iSE1212は、SensorMicroのiSEシリーズの非冷却赤外線カメラモジュールです。1280x1024/12μmの非冷却赤外線検出器、プロフェッショナルな信号処理回路、画像処理プラットフォームを搭載し、ターゲットの赤外線放射を正確に精密な温度データに変換します。
この非冷却HD LWIR 1280x1024/12μm VOxサーマルイメージングモジュールは、産業用ビジョン、消防・救助、セキュリティ監視、屋外観測、マシンビジョン、民生用電子機器など、多様なアプリケーションに超鮮明なサーマルイメージングを提供します。
主な特徴
- 高解像度で滑らかな映像:メガピクセルサーマルイメージングで、ラグのないパフォーマンス、広い視野角、大きな角度カバレッジ、長い検出距離、強化されたディテールを実現
- シャッターレス動作で静音性能:使用中のシャッターキャリブレーションが不要で、従来の設計で一般的な画像のちらつきを排除。静音動作によりターゲットに検出されるのを防ぎます
- 豊富な機能と容易な統合:超解像度アルゴリズム、ピクチャーインピクチャー、カスタマイズ可能なOSD、スリープモード、ワンクリックキャリブレーションをサポートし、様々なMicro OLEDディスプレイとの互換性があります。幅広い光学レンズや拡張コンポーネントと互換性があり、二次開発や柔軟なシステム統合が容易です
製品仕様
| モデル | iSE1212 |
|---|---|
| IR検出器インジケーター | |
| 感応材料 | VOx |
| 解像度 | 1280×1024 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 標準NETD | ≤30mK |
| 画像処理 | |
| 有効ピクセル | 1280×1024 |
| デジタルフレームレート | 25Hz/30Hz/50Hz |
| 起動時間 | 7秒 |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC |
| シャッターレス | 対応 |
| 画像表示 | 10種類（ホワイトホット/溶岩/アイアンレッド/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット） |
| 画像方向 | 水平/垂直/対角 |
| デジタルズーム | 1x/2x/4x/8x |
| 画像輝度 | 自動/手動 |
| 画像コントラスト | 自動/手動 |
| 補正モード | 手動 |
| レティクル | 対応 |
| システム機能 | |
| スリープモード | 対応 |
| メニュー設定 | カスタマイズ可能 |
| メニュー言語 | 中国語/英語 |
| オフセットキャリブレーション | 対応 |
| キーパッド | ≥4（ボタン機能カスタマイズ可能） |
| OLED駆動 | I2C、16ビット/24ビットパラレルポート、datavalidおよびその他の駆動画面信号をサポート。Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334Aを直接駆動。MIPIディスプレイ信号をサポートし、IBOE VX039FHP-NH4スクリーンを直接駆動可能 |
| PCソフトウェア | |
| コンピュータソフトウェア | モジュール制御＆ビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン: BP040SB-50-0114-B-R0 |
| 通信インターフェース | TTL-232/USB |
| デジタルビデオインターフェース | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| 拡張コンポーネント | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| 供給電圧 | 2.7V～5.3V |
| 標準消費電力 | 1.2W@25Hz@23±3℃ |
| 機械/レンズ | |
| ベアコアサイズ（mm） | 38×39×28 | 68×69×30.2 |
| ベアコア重量（g） | 65±3 | 88.5±3 |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/25mm/35mm | 固定焦点アサーマル: 50mm/100mm モーター駆動レンズ: 75mm/100mm/150mm 連続ズーム: 15～100mm/25～75mm/28～90mm/30～180mm/25～225mm/30～300mm |
| シャッターコンポーネント | オプション |
| 保護等級 | IP67（フロントレンズ） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35g、ランダム振動、3軸 |
| 衝撃 | 半正弦波、40g/11ms、衝撃方向X軸、3回 | 500g@1ms |
| 認証 | ROHS2.0/REACH |
産業用途
iSE1212サーマルイメージングモジュールは、産業用ビジョン、消防・救助、セキュリティ監視、屋外観測、マシンビジョン、民生用電子機器、および関連分野で広く使用されています。
当社の強み
- 充実したドキュメント:製品マニュアル、セットアップガイド、選択リファレンスをすぐに利用可能
- 開発・テスト支援:サンプル統合テスト、パフォーマンス評価、パラメータ検証サービス
- 高度な開発者ツールキット:SDK、API、アルゴリズム、デバッグツールによる深い統合
- リモートテクニカルサポート:24時間年中無休のサポート、迅速な対応とタイムリーな問題解決
- 保証:オリジナル部品と厳格なプロセス遵守により最適なパフォーマンスを復元
よくある質問
Q1: 同じ解像度の場合、12μmは17μmよりも確実に鮮明ですか？
必ずしもそうとは限りません。画像の鮮明さは、ピクセル密度、レンズ品質、検出器感度の組み合わせによって決まります。12μmはピクセル密度が高く、詳細のポテンシャルも大きいですが、レンズの解像度が低い場合や組み立てが不正確な場合は、光学収差やぼやけた画像が発生します。対照的に、17μmは感度が高く、より確実な熱層の詳細と、弱いターゲットの認識能力が向上します。
Q2: 小ピッチの主な利点は何ですか？
主な利点は、チップの小型化、軽量なデバイス設計、低消費電力です。これにより、モバイルおよびウェアラブル機器向けのマイクロサイズの赤外線デバイスをサポートし、同じ条件下でより豊かな遠距離画像の詳細を提供します。
Q3: 大ピッチの主な価値は何ですか？
大きな単一ピクセルの感光面積は、赤外線エネルギーの受信を強化し、より高い弱い温度差感度、より強力な耐干渉能力、過酷な環境でのより安定した画像処理、成熟したプロセス、および全体的なコスト削減を実現します。
