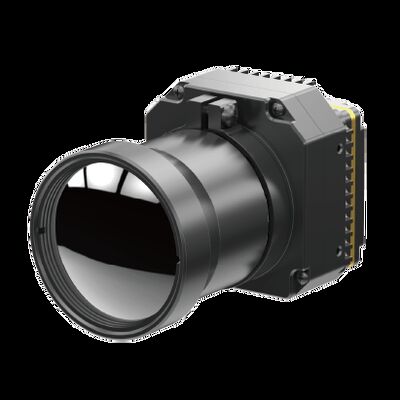

全天候用条件のためのPLUG1212安定性が高い1280x1024非冷却の赤外線モジュール
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 1280x1024/12μm | NETD | <50mK |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | サイズ | 20x20x10.4mm |
| ハイライト | 1280x1024非冷却の赤外線モジュール,安定性が高い非冷却の赤外線モジュール,PLUG1212熱カメラ モジュール |
||
製品の説明

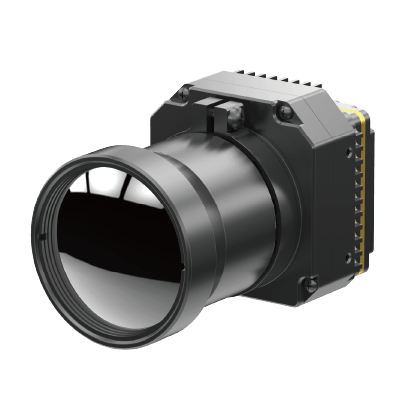

PLUG1212 高安定性 1280x1024 すべての天候条件のための冷却されていない赤外線モジュール
製品説明
PLUG1212は冷めない熱カメラコアで 1280×1024 ピクセルまでの熱画像を 提供し 細部まで表示します12μmのピクセルサイズが小さくなり,よりよい空間解像度を提供し,同じ範囲のミッションを達成するために,より短い光学レンズ焦点に対応します..
従来の冷却式熱画像システムとは異なり,冷却されていないHD LWIR 1280x1024/12μm VOx熱画像モジュールは,低温冷却システムを必要とせずに動作する.費用を大幅に削減するこのモジュールは,VOx (バナジウム酸化物) 技術をベースにした最先端の冷却されていないマイクロボロメーターセンサーを使用しています.信頼性と継続的な熱画像の性能を確保する.
モジュールのコンパクトな設計と,簡単に統合できるように最適化された寸法により,ドローン,ハンドヘルドデバイス,セキュリティシステム,その他のポータブルプラットフォームにインストールするのに適しています.この軽量モジュールは,既存のシステムにシームレスな統合を確保するために設計されています熱イメージングのアプリケーションで柔軟性と多用性を提供します.
PLUG1212 赤外線熱コアは幅広い領域で使用され,その視覚情報ソリューションは昼夜,低視力,あらゆる気象条件に適用されます.
主要な特徴
- 超透明な熱画像
- 安定したパフォーマンス
- クリアな画像品質と詳細
- 強い環境適応力
製品仕様
| モデル | PLUG1212 |
| IR検出器の性能 | |
| 決議 | 1280×1024 |
| ピクセルピッチ | 12μm |
| スペクトル範囲 | 8~14μm |
| NETD | <30mk |
| 画像処理 | |
| フレームレート | 25Hz |
| 開始時間 | <25s |
| アナログビデオ | / |
| デジタルビデオ | HDMI/RAW/YUV/BT1120 |
| エクステンションコンポーネント | USB/カメラリンク |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | 1~8X 連続ズーム ステップサイズ 1/8 |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | 50pin_HRSインターフェース |
| 通信モード | RS232-TTL 115200bps |
| 供給電圧 | 5±0.5V |
| 典型的な電力消費量 | <2.0W |
| 身体 的 な 特徴 | |
| 尺寸 (mm) | 56×56×40 ほら2 |
| 体重 | ≤220g |
| 環境 に 適応 する | |
| 操作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -45°C ~ +85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | ランダム振動 5.35gms 3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 光学 | |
| オプションレンズ | 固定焦点アテルマ: 19mm/25mm |
産業用用途
PLU1212 赤外線画像模様は,セキュリティと監視,屋外,消防と救助,法執行と救助,ADAS,UAVペイロードなどで広く使用されています.
わたしたち の 強み
製品ポートフォリオの多様化
深い技術的な専門知識
厳格な信頼性検証は品質保証を保証する
赤外線センサーにおけるイノベーションと実用化に焦点を当てた
プロフェッショナル・テクニカル・サポートと共同開発サービス
よくある質問
1赤外線探知機はどうやって動きますか?
赤外線検出器は,赤外線範囲の電磁放射線を感知することで動作する.検出の正確なメカニズムは,赤外線検出器の種類によって異なります.
熱検出器は赤外線を吸収することで 温度変化を測定することで 動作します 例えばマイクロボロメーターは,熱に敏感な微小な抵抗要素のマトリックスで構成される赤外線が検出器に吸収されると,抵抗要素の温度が上昇します.電気抵抗の変化を誘発し,検出して画像に変換できる.
一方 光子探知機は 赤外線からの光子を 電気信号に変換することで 機能します光子探知器の2つの一般的なタイプは光電探知器と光導体です光電検出器は赤外線光子が吸収されると電圧を生成し,光電導体は光子が吸収されると伝導力を高めます.
赤外線検出器は,温度変化が材料に電荷を誘発する火熱電気などの他の検出メカニズムや,熱電気効果,2つの材料の温度差が電圧を生成する.
赤外線検出器からの出力信号は 処理され,画像として表示され,医療や産業用での熱画像などの様々な用途に使用できます.環境のリモコンセンシングセキュリティシステムに 熱スキャニングも
