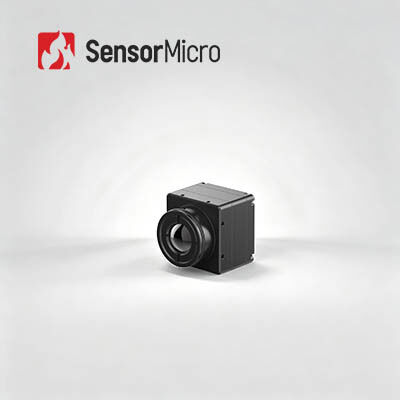

LWIR 無冷却放射線熱画像モジュール 640x512/12μm 低消費電力 0.65W
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン612RG2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.65W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| NETD | ≤25mK/F1.0/25℃ | フレームレート | 25Hz/30Hz |
| ハイライト | LWIR冷却されていない熱モジュール 640x512,12um検出器熱モジュール,検出器 LWIR熱モジュール |
||
製品の説明
LWIR 非冷却放射熱画像モジュール 640x512 12μm サーモグラフィ用
製品概要
COIN612RG2 は、ApexCore 640*512/12μm 赤外線検出器を搭載した、コンパクトで低消費電力の赤外線温度測定カメラコアです。高い画像感度 (NETD≦25mK) と ±2℃/±2% の精密な温度測定能力を備え、-20℃～150℃ および 100℃～550℃ の 2 つの温度範囲をサポートし、カスタマイズによる拡張も可能です。軽量・小型 (25.4*25.4*15.7mm、15±1g、消費電力≦0.65W) で、複数の画像出力方法と互換性のある光学レンズを提供します。二次開発やシステム統合が容易で、産業用サーモグラフィ、プロセス制御、インテリジェント製造のシナリオに最適です。
主な特徴
- 包括的な機能、コスト効率の高い設計:NETD≦25mK の ApexCore ウェーハレベル赤外線検出器を使用して開発。広く使用されている FPA と高度な画像処理アルゴリズムを組み合わせて画質を向上。温度測定精度は ±2℃ または ±2% まで、-20℃～150℃ および 100℃～550℃ の範囲をサポートし、カスタマイズによる拡張も可能。
- コンパクトで軽量、低消費電力で高効率:寸法: 25.4*25.4*15.7mm; 重量: 15±1g; 消費電力: ≦0.65W
- 複数の構成、迅速な統合:多様なアプリケーション要件に対応するオプションの光学レンズ。USB2.0/DVP/LVDS/BT.656 画像出力インターフェースをサポート。シリアルポート制御による RAW/YUV/TMP 画像データ出力
製品仕様
| モデル | COIN612RG2 |
|---|---|
| 赤外線検出器インジケータ |
感応材料: VOx 解像度: 640*512 ピクセルサイズ: 12μm 分光応答: 8μm ~ 14μm 代表的な NETD: ≦25mK/F1.0/25℃ |
| 画像処理 |
デジタルフレームレート: 25/30Hz 起動時間: 6秒 アナログビデオ: PAL/NTSC デジタルビデオ: RAW/YUV422/TMP 画像アルゴリズム: 非均一性補正 (NUC)、3Dノイズリダクション (3DNR)、2Dノイズ抑制 (DNS)、ダイナミックレンジ圧縮 (DRC)、エッジエンハンスメント (EE) 画像表示: 10種類 (ホワイトホット/ラバ/アイアンレッド/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| PCソフトウェア | ICCソフトウェア:モジュール制御 & ビデオ表示 |
| 電気的仕様 |
標準外部インターフェース: 50ピン: DF40C-50DP-0.4V(51), (HRS,オス) USB拡張ボード: USB3.0/USB2.0/VPC/USB2.0&VPC 通信インターフェース: TTL-232/USB2.0 デジタルビデオインターフェース: DVP8/DVP16/USB2.0/BT.656/LVDS 供給電圧: 4.5~5.5V 代表的な消費電力: 0.65W |
| 温度測定 |
動作温度: -10℃~+50℃ 温度測定範囲: -20℃~150℃、100℃~550℃; カスタマイズと拡張をサポート 温度測定精度: ±2℃ または ±2% (いずれか大きい方) 部分温度測定:測定領域の最大値、最小値、平均値の出力をサポート SDK: Android/Windows/Linux; グレースケールから温度へのビデオストリーム解析と変換を実現 |
| 機械的仕様 |
ベアコアサイズ (mm): 25.4*25.4*15.7mm ベアコア重量 (g): 15±1g |
| 環境適応性 |
動作温度: -40℃~+70℃ 保管温度: -45℃~+85℃ 湿度: 5%~95%、結露なきこと 振動: 5.35grms、ランダム振動、3軸 衝撃:半正弦波、40g/11ms、衝撃方向 3軸、6方向 認証: ROHS2.0/REACH |
| 光学レンズ |
光学レンズ:固定焦点アサーマル: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm 保護等級: IP67 (フロントレンズ) |
産業用途
COIN612RG2 熱画像モジュールは、サーモグラフィ、産業用ビジョン、消防・救助、セキュリティ監視、屋外観測、マシンビジョン、民生用電子機器などの分野に応用されます。
当社の強み
- 赤外線検出器、カメラコア、モジュールを含む幅広い製品フォーマットで、様々な統合要件に対応
- 豊富な製品ラインナップ:複数のアレイ解像度、ピクセルサイズ、波長帯、レンズオプションの組み合わせにより、多様なアプリケーションに対応する柔軟性を提供
- 優れた性能:鮮明な画像、コンパクトなサイズ、低消費電力、高感度、高い信頼性 — 幅広い環境課題に対応するように設計
- 容易な統合:複数のインターフェースオプションにより、統合が容易になり、複数のアプリケーション分野での迅速な開発が可能
よくある質問
1. 赤外線と熱画像の違いは何ですか？
赤外線は可視光より波長の長い電磁放射の範囲を指し、熱画像は赤外線放射を利用して物体の温度変化を捉え、その熱パターンを視覚的に表現する技術です。簡単に言えば、熱画像は赤外線技術の一つの応用です。
2. 赤外線は隠れた物体を検出できますか？
赤外線技術は、物体とその周囲との温度差を検出することで、隠れた物体を検出できる場合があります。例えば、赤外線カメラは、人間の目には見えない、生きている生物や過熱している電気部品などの隠れた熱源を見つけるために使用できます。
3. 赤外線温度測定の精度はどのくらいですか？
赤外線温度測定は、正しく使用すれば比較的正確な結果を提供できます。ただし、距離、放射率（測定対象の表面特性）、環境条件、使用する赤外線温度計またはカメラの品質などの要因によって精度が影響を受ける可能性があります。
