低い電力の消費が付いている密集したLWIRの赤外線画像モジュールTWIN612
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 640x512 | 消費電力 | 0.8W |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| NETD | <40mK | フレームレート | 25Hz/30Hz |
| ハイライト | 密集したLWIRの赤外線画像モジュール,赤外線画像モジュールTWIN612,低い電力の消費LWIRモジュール |
||
製品の説明

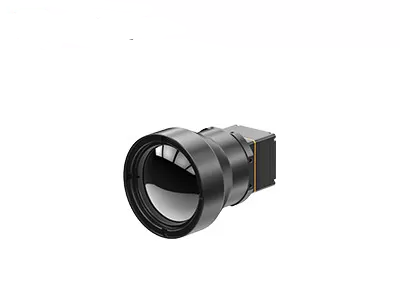

低消費電力のコンパクトLWIR熱画像モジュールTWIN612
製品説明
TWIN612熱モジュールは、SensorMicroが開発した新製品です。640×512/12μmセラミックパッケージの非冷却赤外線検出器を搭載しています。標準NETD＜40mkで、TWIN612熱モジュールは、より鮮明でシャープ、詳細な画像を表示できます。
-20℃～150℃/0～550℃の温度測定範囲、±2℃または±2%の精度、最大30Hzのフレームレートにより、この熱モジュールはスムーズな熱画像と正確な温度測定を保証します。
TWIN612熱モジュールは、コンパクトな設計、軽量構造、0.8wという低消費電力という利点があります。画像アルゴリズムと温度測定機能を強化し、TWIN612熱モジュールは、より安定した画像と正確な温度を表示します。
セラミックパッケージングプロセスは、金属パッケージングと同様に、成熟した赤外線検出器パッケージング技術です。金属パッケージングと比較して、パッケージ化された検出器の体積と重量が大幅に削減されます。したがって、TWIN612熱モジュールは、サイズ、重量、消費電力に厳しい要件がある業界に適用できます。
主な特徴
- ミニサイズ：25.4mm×25.4mm×35mm
- 軽量：25g
- 標準NETD<40mk
- シャープでクリアな熱画像
- 標準消費電力は0.8Wと低消費電力
製品仕様
| モデル | TWIN612/R |
| IR検出器性能 | |
| 解像度 | 640×512 |
| 画素サイズ | 12μm |
| スペクトル範囲 | 8～14μm |
| 標準NETD | ＜40mK |
| 画像処理 | |
| フレームレート | 25Hz/30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | YUV/BT.656/LVDS/USB2.0 |
| 画像表示 | 合計11種類（ホワイトホット/溶岩/アイアンボウ/アクア/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/レッドホット/ブラックホット） |
| 画像アルゴリズム | NUC/3D/2D/DRC/EE |
| 電気的仕様 | |
| 標準外部インターフェース | 50pin_HRS |
| 通信インターフェース | RS232/USB2.0 |
| 供給電圧 | 4～5.5V |
| 標準消費電力 | 0.8W |
| 温度測定 | |
| 動作温度範囲 | -10℃～50℃ |
| 温度測定範囲 | -20℃～150℃、0℃～550℃ |
| 温度測定精度 | ±2℃または±2%のいずれか大きい方 |
| SDK | Windows/Linux; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 物理的特性 | |
| 寸法（mm） | 25.4×25.4×35（レンズなし） |
| 重量 | 25g（レンズなし） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露しないこと |
| 振動 | 5.35grms、3軸 |
| 衝撃 | 半正弦波、40g/11ms、3軸、6方向 |
| 光学系 | |
| オプションレンズ | 固定アサーマル：13mm |
産業用途
TWIN612/R熱画像モジュールは、熱画像、セキュリティ監視、UAVペイロード、ロボット、インテリジェントハードウェア、ADAS、消防救助の分野に適用されます。
当社の利点
よくある質問
1. 熱画像を使用して動物を検出できますか？
はい、熱画像は、動物の体から放出される熱の違いを捉えることで動物を検出できます。野生生物の観察と追跡、および捜索救助活動での動物の特定に一般的に使用されます。
2. 熱画像は住宅検査に使用できますか？
はい、熱画像は、断熱ギャップ、水漏れ、電気的問題、HVACの非効率性などの問題を特定するために、住宅検査で一般的に使用されます。肉眼では見えない隠れた欠陥を特定するのに役立ち、ターゲットを絞った修理や改善を可能にします。
3. 熱カメラコアとは何ですか？
熱カメラコアは、熱画像コアまたは熱カメラモジュールとも呼ばれ、熱カメラの主要コンポーネントです。熱画像を生成するために赤外線放射を捕捉して処理するために必要な要素が含まれています。これらのコアには通常、赤外線検出器、光学系、信号処理電子機器、および熱画像を出力するためのインターフェースが含まれます。
