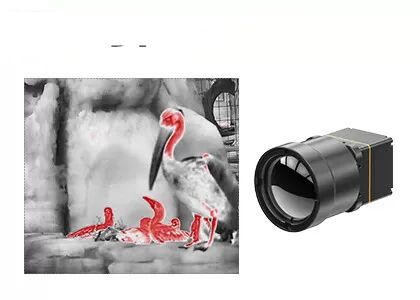

-20℃～150℃/0～550℃の温度測定範囲を持つLWIR熱画像カメラモジュール
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 640x512 | 消費電力 | 0.8W |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| NETD | <40mK | フレームレート | 25Hz/30Hz |
| ハイライト | 消火LWIRの熱カメラ モジュール,0.8W熱カメラ モジュール,救助の赤外線熱カメラ モジュール |
||
製品の説明
LWIR熱画像カメラモジュール、温度測定範囲 -20℃～150℃/0℃～550℃
製品説明
TWIN612サーマルモジュールは、SensorMicroが開発した新製品です。640×512/12μmセラミックパッケージの非冷却赤外線検出器を搭載しています。標準NETD＜40mkで、TWIN612サーマルモジュールは、より鮮明でシャープ、詳細な画像を表示できます。
温度測定範囲-20℃～150℃/0℃～550℃、精度±2℃または±2％、フレームレート最大30Hzで、サーマルモジュールはスムーズな熱画像と正確な温度測定を保証します。
TWIN612サーマルモジュールは、コンパクトな設計、軽量構造、0.8wという低消費電力という利点があります。画像アルゴリズムと温度測定機能を強化し、TWIN612サーマルモジュールは、より安定した画像と正確な温度を表示します。
セラミックパッケージングプロセスは、金属パッケージングと同様に、成熟した赤外線検出器パッケージング技術です。金属パッケージングと比較して、パッケージ化された検出器の体積と重量が大幅に削減されます。したがって、TWIN612サーマルモジュールは、サイズ、重量、消費電力に厳しい要件がある業界に適用できます。
主な特徴
- ミニサイズ：25.4mm×25.4mm×35mm
- 軽量：25g
- 標準NETD＜40mk＜br>- シャープでクリアな熱画像
- 標準消費電力0.8W
製品仕様
| モデル | TWIN612/R |
| IR検出器性能 | |
| 解像度 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル範囲 | 8～14μm |
| 標準NETD | ＜40mK |
| 画像処理 | |
| フレームレート | 25Hz/30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | YUV/BT.656/LVDS/USB2.0 |
| 画像表示 | 合計11種類（ホワイトホット/溶岩/アイアンボウ/アクア/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/レッドホット/ブラックホット） |
| 画像アルゴリズム | NUC/3D/2D/DRC/EE |
| 電気的仕様 | |
| 標準外部インターフェース | 50pin_HRS |
| 通信インターフェース | RS232/USB2.0 |
| 供給電圧 | 4～5.5V |
| 標準消費電力 | 0.8W |
| 温度測定 | |
| 動作温度範囲 | -10℃～50℃ |
| 温度測定範囲 | -20℃～150℃、0℃～550℃ |
| 温度測定精度 | ±2℃または±2％の大きい方 |
| SDK | Windows/Linux; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 物理的特性 | |
| 寸法（mm） | 25.4×25.4×35（レンズなし） |
| 重量 | 25g（レンズなし） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5％～95％、結露しないこと |
| 振動 | 5.35grms、3軸 |
| 衝撃 | 半正弦波、40g/11ms、3軸、6方向 |
| 光学系 | |
| オプションレンズ | 固定アサーマル：13mm |
産業用途
TWIN612/R熱画像モジュールは、サーモグラフィー、セキュリティ監視、UAVペイロード、ロボット、インテリジェントハードウェア、ADAS、消防救助の分野に適用されます。
当社の利点
よくある質問
1. 熱画像カメラは壁やその他の固体を透視できますか？
いいえ、熱画像カメラは壁や固体を透視できません。それらは、視野内の物体から放射または反射される赤外線放射を検出し、測定します。ただし、ガラスなどの特定の材料は赤外線放射を透過させるため、熱画像カメラはこれらの透明な材料を「透視」できます。
2. 冷却型と非冷却型のサーマルモジュールとは何ですか？
冷却型と非冷却型のサーマルモジュールは、熱放射を捕捉して分析するために使用される赤外線（IR）イメージングシステムの一種です。これらは、監視、消火活動、産業検査などの用途で一般的に使用されます。
3. 冷却型と非冷却型のサーマルモジュールの違いは何ですか？
主な違いは、使用されているセンサー技術の種類にあります。冷却型サーマルモジュールは、センサーを極低温、通常は摂氏-200度以下に維持するための極低温冷却メカニズムを組み込んでいます。この冷却により、感度が向上し、センサーのノイズが低減され、その結果、より高い画質と長距離および高解像度アプリケーションでの優れたパフォーマンスが得られます。ただし、冷却型サーマルモジュールは、より高価で、大きく、定期的なメンテナンスが必要です。
一方、非冷却型サーマルモジュールは、室温で動作するマイクロボロメーターセンサーを使用しています。これらのセンサーは、温度の変化を検出し、それを電気信号に変換し、それを処理して熱画像を生成します。非冷却型サーマルモジュールは、より小型でコンパクトで、安価であり、メンテナンスが不要です。ただし、感度が低く、要求の厳しいシナリオではうまく機能しない可能性があります。
