640×512 解像度 12μm ピクセルピッチ 温度測定装置付き熱画像モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン612RG2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.65W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| NETD | ≤25mK/F1.0/25℃ | フレームレート | 25Hz/30Hz |
| ハイライト | 長波熱画像モジュール,12um検出器熱画像モジュール,検出器 赤外線熱カメラモジュール |
||
製品の説明

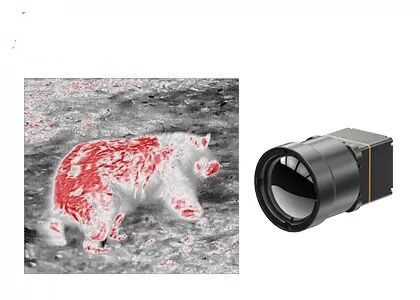

長波熱画像モジュール 640x512 12µm、温度測定機能付き
製品概要

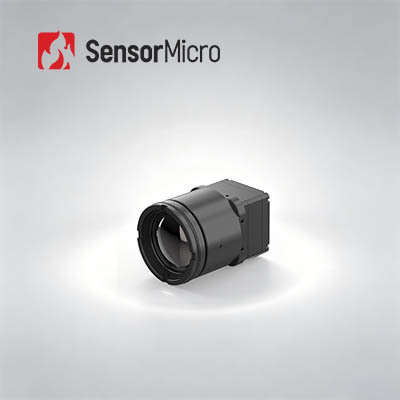

温度測定用の COIN612RG2 赤外線カメラ コアは、コンパクトで低電力設計の ApexCore 640*512/12μm 赤外線検出器を備えています。高度な信号処理および温度測定アルゴリズムにより、±2°C または ±2% の精度でリアルタイムの温度検出を実現します。標準シリアル通信プロトコルと完全な互換性を備えた COIN612RG2 は、複数のビデオ出力インターフェイスとあらゆる種類の光学レンズをサポートし、二次開発を合理化します。産業用サーモグラフィー、プロセス制御、インテリジェント製造向けの包括的な赤外線温度測定ソリューションを提供し、ユーザーがハードウェアからアルゴリズムに至る二次開発とシステム統合を効率的に完了できるようにします。
主な特長
- 包括的な機能、コスト効率の高い設計
- ApexCore ウェーハレベル赤外線検出器を使用して開発、NETD≤25mK
- 広く使用されている FPA と高度な画像処理アルゴリズムを組み合わせて画質を向上させます
- 最大 ±2°C または ±2% の温度測定精度、-20°C ～ 150°C および 100°C ～ 550°C の範囲をサポート、カスタマイズ可能な拡張機能
- 小型・軽量、低電力で高効率
- 寸法: 25.4*25.4*15.7mm
- 重量: 15±1g、消費電力: ≤0.65W
- 複数の構成、迅速な統合
- 多様なアプリケーション要件を満たすオプションの光学レンズ
- USB2.0/DVP/LVDS/BT.656画像出力インターフェースをサポート
- シリアルポート制御によるRAW/YUV/TMP画像データ出力
製品仕様
| モデル | コイン612RG2 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 640*512 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤25mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | パル/NTSC |
| デジタルビデオ | RAW/YUV422/TMP |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) |
| USB拡張ボード | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 0.65W |
| 温度測定 | |
| 動作温度 | -10℃～+50℃ |
| 温度測定範囲 | -20℃〜150℃、100℃〜550℃;カスタマイズと拡張をサポート |
| 温度測定精度 | ±2℃または±2%（どちらか大きい方） |
| 部分温度測定 | 温度測定エリアの最大値、最小値、平均値の出力をサポート |
| SDK | Android/Windows/Linux;ビデオストリームの分析とグレーから温度への変換を実現 |
| 機械式 | |
| 裸コアサイズ(mm) | 25.4×25.4×15.7mm |
| 裸芯重量(g) | 15±1g |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向3軸、6方向 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm |
| 保護レベル | IP67(フロントレンズ) |
産業用途
- サーモグラフィー
- 産業ビジョン
- 消火と救助
- セキュリティ監視
- 屋外観察
- マシンビジョン
- 家電
標準化されたサービス
- 完全なドキュメント:製品マニュアル、セットアップガイド、選択リファレンス。推測せずに始めましょう。
- 開発とテストの支援:サンプルの統合テスト、性能評価、パラメータ検証が容易になります。
- 高度な開発者ツールキット:緊密な統合のための SDK、API、アルゴリズム、およびデバッグ ツール。
- リモートテクニカルサポート:24 時間年中無休のサポート - 重大な問題に対する迅速な対応とタイムリーな解決。
- 保証：最適なパフォーマンスを回復するためのオリジナル部品と厳格なプロセス遵守。
よくある質問
冷却サーマルモジュールの利点は何ですか?
冷却サーマルモジュールには、次のようないくつかの利点があります。
- より高い感度:冷却モジュールはより小さな温度差を検出できるため、画質が向上します。
- より長い範囲:より長距離にわたって熱情報を捕捉できます。
- より高い解像度:冷却モジュールは通常、ピクセル数が高く、より鮮明で詳細な画像が得られます。
- ノイズの低減:冷却プロセスによりセンサーのノイズが大幅に減少し、より鮮明な画像が得られます。
- 高度な分析に最適:冷却モジュールは、科学研究、リモート センシング、および正確な温度測定と分析を必要とする特殊なアプリケーションによく使用されます。
非冷却サーマルモジュールの利点は何ですか?
非冷却サーマルモジュールには、次のような独自の利点があります。
- 低コスト:非冷却モジュールは通常、冷却モジュールよりも手頃な価格です。
- コンパクトなサイズ:小型かつ軽量なため、さまざまなシステムへの統合が容易になります。
- メンテナンス不要:非冷却モジュールには極低温冷却システムが必要ないため、メンテナンス要件が簡素化されます。
- インスタントスタートアップ:冷却を必要とせずに、すぐに電源を入れて熱画像を生成できます。
- エネルギー効率:非冷却モジュールは、冷却モジュールに比べて消費電力が少なくなります。
冷却型および非冷却型サーマルモジュールの一般的な用途は何ですか?
冷却および非冷却熱モジュールは、次のようなさまざまな分野で応用されています。
- 冷却サーマルモジュール:長距離監視、科学研究、高解像度イメージングなど。
- 非冷却サーマルモジュール:個人用暗視装置、手持ちサーマルカメラ、自動車の安全、建物検査、消防、家庭用電化製品。
赤外線体温計は正確に体温を測定できますか?
赤外線体温計 (非接触体温計とも呼ばれる) を使用すると、体温を迅速に推定できます。ただし、その精度は、ターゲットからの距離、外部温度条件、デバイスのキャリブレーションなどのさまざまな要因によって影響を受ける可能性があります。医療目的の場合、正確な測定のために臨床グレードの体温計を使用することをお勧めします。
