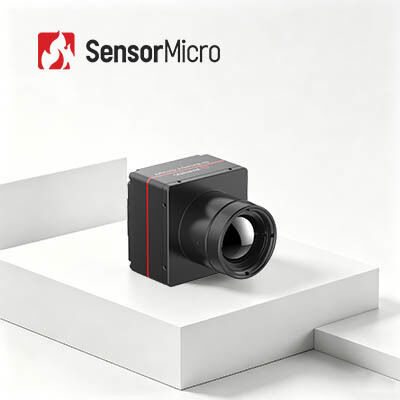

高解像度イメージング用 1280x1024 解像度 12μm ピクセルサイズ シャッターレス設計 サーマルカメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| フレームレート | 25Hz/30Hz/50Hz | スペクトル範囲 | 8～14μm |
| 通信インターフェース | TTL-232/USB | 電源電圧 | 2.7V～5.3V |
| ハイライト | 1280x1024 LWIRの熱カメラ モジュール,180mmのズームレンズの熱カメラ モジュール,30mmのズームレンズの赤外線画像モジュール |
||
製品の説明
1280x1024/12μm HD LWIRサーマルカメラモジュール メガピクセル解像度
製品概要
iSE1212サーマルカメラコアは、1280x1024/12μmの赤外線検出器を採用しています。1280×1024の高解像度、プロフェッショナルなハードウェアプラットフォーム、高度な画像アルゴリズムにより、この高精細サーマルイメージングモジュールは、より広い視野と強化された画像詳細キャプチャを保証します。
シャッターレス設計を採用し、観測中に一般的に発生する画像のちらつきやノイズの問題を効果的に排除します。iSE1212は、超解像度アルゴリズム、ピクチャーインピクチャー、カスタマイズ可能なOSD、スリープモード、電子ズームなどの機能をサポートしています。複数のビデオインターフェイスとレンズ互換性により容易に統合でき、ハイエンド赤外線アプリケーションに優れたイメージングパフォーマンスを提供します。
主な特徴
- 高精細イメージングとスムーズなビジュアル - メガピクセルサーマルイメージングを、スムーズで遅延のないパフォーマンスで提供します。より広い視野、より大きな角度カバレッジ、より長い検出範囲、強化された詳細キャプチャ。
- シャッターレス動作によるサイレントパフォーマンス - 使用中にシャッターキャリブレーションが不要で、従来の設計で一般的な画像のちらつきを排除します。サイレント動作は、ターゲットによる検出を回避するのに役立ちます。
- 機能豊富で統合しやすい - 超解像度アルゴリズム、ピクチャーインピクチャー、カスタマイズ可能なOSD、スリープモード、ワンクリックキャリブレーション、およびさまざまなMicro OLEDディスプレイとの互換性をサポートします。幅広い光学レンズおよび拡張コンポーネントと互換性があり、二次開発と柔軟なシステム統合が容易です。
製品仕様
| 仕様 | 詳細 |
|---|---|
| モデル | iSE1212 |
| IR検出器インジケーター | |
| 感光材料 | VOx |
| 解像度 | 1280×1024 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm ~ 14μm |
| 標準NETD | ≤30mK |
| 画像処理 | |
| 有効ピクセル | 1280×1024 |
| デジタルフレームレート | 25Hz/30Hz/50Hz |
| 起動時間 | 7秒 |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC |
| シャッターレス | 対応 |
| 画像表示 | 10種類（ホワイトホット/溶岩/アイアンレッド/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット） |
| 画像方向 | 水平/垂直/対角 |
| デジタルズーム | 1x/2x/4x/8x |
| 画像輝度 | 自動/手動 |
| 画像コントラスト | 自動/手動 |
| 補正モード | 手動 |
| レティクル | 対応 |
| システム機能 | |
| スリープモード | 対応 |
| メニュー設定 | カスタマイズ可能 |
| メニュー言語 | 中国語 / 英語 |
| オフセットキャリブレーション | 対応 |
| キーパッド | ≥4（ボタン機能カスタマイズ可能） |
| OLED駆動 | I2C、16ビット/24ビットパラレルポート、datavalidおよびその他の駆動画面信号をサポートします。Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334Aを直接駆動します。MIPIディスプレイ信号をサポートし、IBOE VX039FHP-NH4画面を直接駆動できます。 |
| PCソフトウェア | コンピュータソフトウェア - モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェイス | 50ピン: BP040SB-50-0114-B-R0 |
| 通信インターフェイス | TTL-232/USB |
| デジタルビデオインターフェイス | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| 拡張コンポーネント | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| 供給電圧 | 2.7V~5.3V |
| 標準消費電力 | 1.2W@25Hz@23±3℃ |
| 機械/レンズ | |
| ベアコアサイズ（mm） | 38×39×28 | 68×69×30.2 |
| ベアコア重量（g） | 65±3 | 88.5±3 |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/25mm/35mm | 固定焦点アサーマル: 50mm/100mm モーター駆動レンズ: 75mm/100mm/150mm 連続ズーム: 15〜100mm/25〜75mm/28〜90mm/30〜180mm/25〜225mm/30〜300mm |
| シャッターコンポーネント | オプション |
| 保護等級 | IP67（フロントレンズ） |
| 環境適応性 | |
| 動作温度 | -40℃〜+70℃ |
| 保管温度 | -45℃〜+85℃ |
| 湿度 | 5%〜95%、結露なきこと |
| 振動 | 5.35g、ランダム振動、3軸 |
| 衝撃 | 半正弦波、40g/11ms、衝撃方向X軸、3回 | 500g@1ms |
| 認証 | ROHS2.0/REACH |
産業用途
iSE1212サーマルイメージングモジュールは、以下の多くの産業で広く使用されています。
- 産業用ビジョン
- 消防・救助
- セキュリティ監視
- 屋外観測
- マシンビジョン
- 民生用電子機器
よくある質問
赤外線サーマルイメージングとは何ですか？
赤外線サーマルイメージングは、赤外線放射と熱エネルギーを利用して物体に関する情報を収集する方法です。物体と背景環境との放射の違いや、物体自体の各部分の放射の違いに基づいて、赤外線サーマル画像はシーンの各部分の放射変動を示し、それによってシーンの特徴を示します。
赤外線サーマルイメージングの利点は何ですか？
- 完全な暗闇を見通す
- カモフラージュ下での識別
- 長距離検出
- 熱分布検出
- 非接触温度測定
- 占有状況認識
赤外線サーマルイメージングの用途は何ですか？
温度測定と全天候型イメージングは、赤外線サーマルイメージング技術の2つの基本的な機能です。これらの2つの技術に基づいた製品は、電力、セキュリティ・監視、産業製造、科学研究、医療などの従来の分野で広く使用されています。
