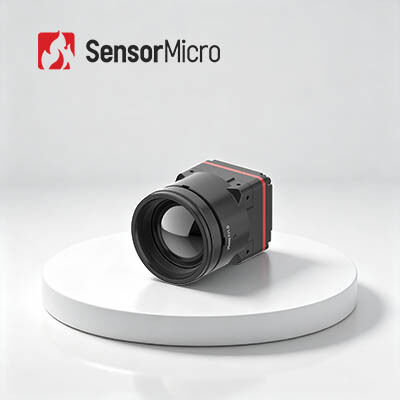

1280x1024/8μm 超小型非冷却長波赤外線熱画像モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| フレームレート | 25/30Hz | スペクトル範囲 | 8～14μm |
| 標準的な消費電力 | 1W | 電源電圧 | 4.5-5.5V |
| ハイライト | 1280x1024赤外線画像モジュール,監視カメラの非冷却の熱モジュール,1280x1024非冷却の熱モジュール |
||
製品の説明
1280x1024/8μm 超小型非冷却長波赤外線サーマルイメージングモジュール
製品説明
iTL1208は、優れたSWaP最適化と次世代サーマルイメージングシステム向けに設計された、世界初の8μmメガピクセル赤外線カメラコアです。先進のApexCore 1280×1024/8μmスーパー赤外線検出器を搭載したこのコンパクトなサーマルカメラコアは、超微細な8μmピクセルピッチで真のメガピクセル高解像度サーマル画像を生成し、コンパクトなデバイス設計のための優れた統合密度を可能にします。22.6×22.6×34.5mmの小型寸法と35.7±2g（12mmレンズ付き）の軽量ボディを誇るiTL1208赤外線カメラモジュールは、サイズ、重量、消費電力を最小限に抑えながら、強力なサーマル性能を実現します。わずか1Wの低消費電力、ゲルマニウムフリーのカルコゲナイド光学系、RAWおよびYUVデータに対応する柔軟なMIPI CSI出力を備えたこの産業用赤外線カメラコアは、ハンドヘルドサーマルデバイスやモバイルイメージングプラットフォーム向けの高速でシームレスな統合を保証します。
主な特徴
8μmメガピクセルのブレークスルー
・世界初の8μmメガピクセルサーマルカメラコア
・ApexCore 1280×1024/8μmスーパー赤外線検出器を搭載し、高解像度と超小型統合のバランスを実現。
SWaP性能の最前線
・サイズはわずか22.6×22.6×34.5mm、重量は35.7±2g（12mmレンズ含む）、消費電力はわずか1W
・メガピクセルサーマルイメージングのサイズ制限を打破
ゲルマニウムフリー光学系、高速統合
・ゲルマニウムフリーのカルコゲナイド光学系と複数のレンズオプションにより、多様なアプリケーション要件に対応。
・RAWおよびYUVデータ出力に対応したMIPI CSI画像出力インターフェースにより、システム統合を簡素化。
製品仕様
| モデル | iTL1208 |
| 赤外線検出器インジケータ | |
| 感光材料 | VOx |
| 解像度 | 1280×1024 |
| ピクセルサイズ | 8μm |
| スペクトル応答 | 8μm～14μm |
| 標準NETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz |
| 起動時間 | ≤6s |
| デジタルビデオ | RAW/YUV |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類（ホワイトホット/ラバ/アイアンレッド/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット） |
| PCソフトウェア | |
| PCソフトウェア | モジュール制御＆ビデオ表示 |
| 電気的 | |
| 標準外部インターフェース | 34Pin_コネクタインターフェース: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/I2C |
| デジタルビデオインターフェース | MIPI-CSI |
| 供給電圧 | 4.5-5.5V |
| 標準消費電力 | 1W |
| 機械的 | |
| サイズ（レンズ含む） | 5mmレンズ付き: 22.6mm×22.6mm×50mm（レンズ外径Φ37mm） 10mmレンズ付き: 22.6mm×22.6mm×45.3mm（レンズ外径Φ33mm） 12mmレンズ付き: 22.6mm×22.6mm×34.5mm（レンズ外径Φ26.6mm） 17mmレンズ付き: 22.6mm×22.6mm×35.4mm（レンズ外径Φ27mm） 25mmレンズ付き: 22.6mm×22.6mm×44.2mm（レンズ外径Φ33mm） 35mmレンズ付き: 22.6mm×22.6mm×50.9mm（レンズ外径Φ43.2mm） |
| 重量（レンズ含む） | 85.5±4.5g（5mmレンズ付き） 70.5±3.6g （10mmレンズ付き） 35.7±2g （12mmレンズ付き） 40.7±2.1g （17mmレンズ付き） 71.0±3.6g （25mmレンズ付き） 110±5.5g （35mmレンズ付き） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| 衝撃 | ハーフサイン波、40g/11ms、衝撃方向3軸、6方向 |
| 認証 | ROHS2.0/REACH |
| 光学レンズ | 固定焦点アサーマル: 5/10/12/17/25/35mm |
産業用途
iTL1208サーマルイメージングモジュールは、森林消防、電力保守、太陽光発電検査、セキュリティ監視、ウェアラブルデバイス、ポータブルデバイスなど、さまざまな産業で広く使用されています。
当社の強み
多様な製品ポートフォリオ
深い技術的専門知識
厳格な信頼性検証による品質保証
赤外線センシングにおける革新と実用化に注力
専門的な技術サポートと共同開発サービス
よくある質問
1. 赤外線サーマルイメージングとは何ですか？
赤外線サーマルイメージングは、赤外線放射と熱エネルギーを利用して物体に関する情報を収集する方法です。物体と背景環境との放射の違いや、物体自体の各部分の放射の違いに基づいて、赤外線サーマル画像はシーンの各部分の放射変動を示し、それによってシーンの特徴を示します。
2. 赤外線サーマルイメージングの利点は何ですか？
--- 完全な暗闇を見通す;
--- カモフラージュ下での識別;
--- 長距離検出;
--- 熱分布検出;
--- 非接触温度測定;
--- 占有状況認識
3. 赤外線サーマルイメージングの応用は何ですか？
温度測定と全天候型イメージングは、赤外線サーマルイメージング技術の2つの基本的な機能です。これらの2つの技術に基づいた製品は、電力、セキュリティ・監視、産業製造、科学研究、医療など、従来の分野で広く使用されています。
