低温 MWIR 熱カメラコア 640x512 15μm 遠距離監視用
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | GAVIN615A |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| タイプ | 冷却カメラモジュール | テクノロジー | MCT/HgCdTe |
|---|---|---|---|
| 解決 | 640×512/15μm | 高感度 | NETD≤15mK |
| サイズ | 155×67×80mm | 中波長 | 3.7~4.8μm |
| ハイライト | 冷却されたMWIRの熱カメラの中心,MWIRの熱カメラの中心640x512,熱MWIRのカメラの中心 |
||
製品の説明

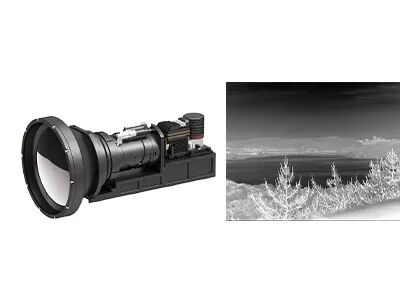

低温 MWIR 熱カメラコア 640x512 15μm 遠距離監視用
製品説明
GAVIN615Aは,SensorMicroによって開発された冷却された中波熱画像モジュールである.RS058冷却器付き640x512@15μm HgCdTe MWIRIRIR検出器で構成される.ハードウェア・エレクトロニクスや様々な画像処理アルゴリズムも既に組み込まれています..
F2 640x512 / 15μm HgCdTe MWIR IR検出器と統合された場合,GAVIN615Aのフレームレートは100Hzまで設定できます.これは,高速に動く物体の観測を必要とするアプリケーションに非常に適しています.
これまで,我々は様々な成熟し安定した赤外線熱画像ソリューションを顧客に提供してきました. OEM顧客は熱モジュールに迅速な受容テストを行うことが簡単です.急速な二次開発を開始し 開発コストを大幅に削減します.
主要な特徴
- 遠隔検出の必要性を満たす
- 高い感度,NETD≤15mK
- 高フレームレート
- 高品質の熱画像
- システムへの簡単な統合
製品仕様
| モデル | GAVIN615A |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS058 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (20°C) | ≤7分 |
| NETD (20°C) | ≤15mK |
| 画像処理 | |
| フレームレート | 50Hz/100Hz |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | J30JZ 25ピン |
| アナログビデオ | パール |
| デジタルビデオ | 16bit RAW/YUV: 16bit DVP/Cameralink アウトपुट |
| 外部同期 | フレーム 外部同期: RS422レベル |
| コミュニケーション | RS422 115200bps |
| 電源 | 20~28VDC |
| 安定した電力消費 | 12W |
| 尺寸 (mm) | 155×67×80 |
| 体重 | ≤900g |
| 操作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
| オプティカルレンズ | |
| オプションレンズ | 連続ズーム 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
産業用用途
GAVIN615A熱赤外線カメラモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなどの多くの分野で広く使用されています.
多様な製品ポートフォリオ
幅広い製品形式,赤外線検出器,カメラコア,およびモジュールを含め,さまざまな統合要件を満たします.
豊かな 品種
複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します.
卓越した業績
クリアな画像,コンパクトなサイズ,低電力消費,高い感度,高い信頼性
簡単に統合
複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での迅速な開発が可能になります.
よくある質問
1熱感とは?
熱感度 (Thermal Sensitivity),またNETD (ノイズ同等温度差) とも呼ばれ,中波 (MWIR) と長波 (LWIR) の熱画像カメラを評価するための重要なパラメータです.熱画像装置で測定された明晰度と直接関係しています温度差の信号/ノイズ比を表す数値で,ミリケルビン (mK) で測定される.熱感度値が小さいほど,感度が高くなるほど 画像がはっきりします.
2熱画像の応用は?
温度測定と全天候画像は 赤外線熱画像技術の2つの基本機能ですこの2つの技術に基づいて開発された製品は,セキュリティと監視に広く使用されています産業検査,消防,予測保守,ADAS,疫病予防,AIoTなど
