速い統合のための高い感受性MCT MWIRのカメラの中心640x512
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 640x512 / 15μm | NETD | ≤17mK |
---|---|---|---|
スペクトル領域 | 3.7~4.8μm | サイズ | 147x58.5x71mm |
ハイライト | MWIRのカメラの中心640x512,速い統合MWIRのカメラの中心,高い感受性MCTの熱カメラの中心 |
速い統合のための高い感受性MCT MWIRのカメラの中心640x512
感受性の640x512@15の高いμm RS058 MCT MWIR MCT MWIRは近さ板が付いている赤外線モジュールを冷却した

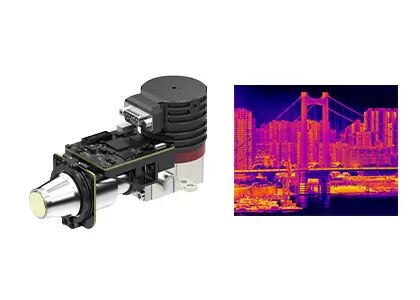

EYAS615Aの広告モジュールは640x512フォーマット15μmピッチIR FPAに基づくanalog-digital冷却された赤外線モジュールである。EYAS615Aの典型的なNETDは17mKよりより少しである。高い感受性はまさに長距離で非常に小さい赤外放射の相違のための検出か認識を保障する。
この広告モジュールはFPAのタイミングを提供する、および敏感な電源を含んでいる近さ板。さらに、カメラ リンク インターフェイスはシステムに非常に探知器の統合を簡単にする16bit生データを出力する。
従って、EYAS615AモジュールはGST C615M 640x512@15のμmによって冷却された赤外線探知器の速い受入試験、開始の急速な二次開発を遂行し、冷却された赤外線モジュールまたは完全な赤外線熱カメラの彼らの開発の冷却された赤外線探知器に基づいて期間またはシステムを短くすることをOEMの顧客が容易にする。
- 成長すること及び統合すること容易
- Cameralinkインターフェイスは16bit生データ、シリアル ポート制御を出力した
- 統合された構造、次元は探知器に一貫している
- 5V単一供給
- 高速移動目標を捕獲することができる
モデル | EYAS615A |
IRの探知器の性能 | |
決断 | 640x512 |
ピクセル ピッチ | 15μm |
Cryocooler | RS058 |
スペクトル領域 | 3.7μm~4.8μm MW |
放射能冷却期間(25°C) | ≤6min |
最適NETD (20°C) | ≤17mK |
働くモード | |
フレーム率 | 調節可能な1~120Hz |
働くモード | スナップショット;ITR/IWRの統合モード;Windowsモード;Anti-blooming |
電気指定 | |
標準的な外部インタフェース | QSH 60ピン |
デジタル ビデオ | Cameralink:出力16bit生データ |
外的な同時性 | CC1:INT/Frameの外的な同時性;CC2:MCの外的な同時性 |
コミュニケーション | Cameralinkのシリアル ポート:TFG+/-、TC+/-;9600bps |
電源 | 1つのチャネル イメージ投射 パネル:5V 1つのチャネルCryocooler:24V |
安定したパワー消費量 | 7W |
次元(mm) | 147×58.5×71 |
重量 | ≤680g |
働く温度 | -40°C | +60°C |
振動大きさ | 振動:GJBのVehicle-mounted高速輸送 衝撃:半正弦の波、40g 11氏、3軸線6の方向それぞれ3回 |
EYAS615Aの赤外線画像モジュールは広く利用されているリモート・モニタリング システム、飛行視野の強化システム、Multi-sensorのペイロード等のような多くの地域。
1. 熱sensiivityは何であるか。
またNETD (騒音相当温度の相違)と示される熱感受性は、中波(MWIR)および長波(LWIR)の赤外線画像のカメラを評価するための主変数である。それは熱探知カメラによって測定される明快さと直接関連している。それはSN比を温度の相違のそして測定される表す数字milliKelvins (mK)でである。より小さい熱感受性の価値、より高く感受性およびより明確イメージ。
2. 赤外線画像の適用は何であるか。
温度の測定および全天候用イメージ投射は赤外線赤外線画像の技術の2つの基本的な機能である。これら二つの技術に基づいて開発されるプロダクトは保証及び監視、UAVのペイロード、産業点検、消火、予言する維持、ADAS、伝染性防止、AIoT等で広く利用されている。
