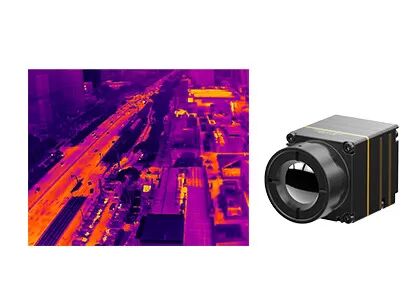

小さなLWIR熱カメラコア 640x512 12μm ドローンに統合
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL612/R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.7W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| 典型的なNETD | ≤40mK | フレームレート | 30Hz |
| ハイライト | 小さいLWIRの熱カメラの中心,無人機に統合される熱カメラの中心,12uM非冷却の熱モジュール |
||
製品の説明
TWIN612 熱画像モジュール
小さいLWIR 640x512 12μm 熱カメラコア ドローンに統合
製品説明
iTL612R赤外線カメラコアは,赤外線熱検出器640x512 / 12μmウェーファーレベルパッケージ (WLP) を統合している.これは 8から14μmのスペクトル範囲の無人機のための冷却されていないLWIR放射能熱画像モジュールです.
iTL612熱カメラモジュールは,鋭く鮮明な画像表示,コンパクトなサイズ,低コストを備えています.完全に最適化されたSWaPに指向しています.iTL612R冷却されていない熱モジュールは,限られたスペースで赤外線システム統合のための信頼できるソリューションを提供します.そのコンパクトな構造は,同じ仕様のモジュールのトップレベルに達しました.また,工業用温度測定のために -20 °C~550 °Cの測定範囲でオプションの温度測定機能があります..
iTL612熱モジュールは 予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察 の 調査森林火災予防 都市安全など
主要な特徴
コンパクト&軽量 デザイン
サイズ: 21mm×22.3mm×27.3mm (9.1mmレンズ付き)
体重: 20.8g±1.5g (9.1mmレンズ付き)
• 低電力消費 0.7W まで
鮮明 な 画像 と 精密 な 放射線 測定
• 全新画像処理アルゴリズム:NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK をサポートする
• 地域,点,同熱温度測定をサポート
簡単に統合するための様々なインターフェース
• DVP/LVDS/USB2.0インターフェイス,RAW/YUV画像データ出力,シリアルポート制御
製品仕様
| モデル | ITL612/R |
| IR検出器の性能 | |
| 敏感な材料 | バナジウム酸化物 |
| 決議 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル範囲 | 8~14μm |
| 典型的なNETD | ≤40mk |
| 画像処理 | |
| フレームレート | 30Hz |
| 開始時間 | 5s |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 騒音処理 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気仕様 | |
| 標準的な外部インターフェース | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS,男性) |
| USB拡張板 | タイプC |
| 通信インターフェース | RS232-TTL/USB20 |
| デジタルビデオインターフェース | CMOS8/USB20 |
| 供給電圧 | 3.3V±0.1V VDC |
| 典型的な電力消費量 | 0.7W |
| 温度測定 | |
| 動作温度範囲 | -10°C~+50°C |
| 温度測定範囲 | -20°C~+150°C,0°C~550°C;カスタマイズと拡張をサポート |
| 温度測定の精度 | ±3°C以上または ±3% (@23°C±3°C) |
| 地域温度測定 | 出力地域温度のサポート最大,最小,平均値 |
| SDK | Windows/Linux/ARM をサポート; ビデオ ストリーム 解析 と 灰色 から 温度 に 変換 を 達成 |
| 身体 的 な 特徴 | |
| サイズ (mm) | 21×22.3×27.3 (9.1mmレンズ) |
| 体重 | 20.8g±1.5g (9.1mmレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms,3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学 | |
| オプションレンズ | 固定焦点アテラル:9.1mm |
産業用用途
iTL612/R熱画像モジュールは,UAVのペイロードとウェアラブルデバイスに統合され,予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察調査,救助,森林火災予防,都市安全など.
会社プロフィール
SensorMicroはシンプルで強力な信念で 創立されました 革新は現実のニーズに 応えるべきです
センサーマイクロは 人やシステムに 表面のパターンや問題 そして潜在の可能性を 見つける力を 与えてくれます
見えない熱を目に見える現実に変えることで 産業がより賢明な決断をし 最も重要なものを保護し 複雑さを明確に操作できるよう 支援しています
自作で顧客を第一に考えるという主張は センサマイクロの成長の秘訣となりましたセキュリティから あらゆる面で 攻撃を進めています消防,産業検査,医療,機械ビジョン環境モニタリングとカーボンニュートラル性の重要な側面に協力する人生の点をつなぐ
私たちは赤外線技術企業以上のもので 持続可能な倫理的で人間中心の未来を 築くことを目指す人々のコミュニティです創出するイノベーションのピクセルは 保護する約束です権力を与え 奉仕する
よくある質問
1冷めない赤外線検出器の利点は?
冷却されていない赤外線焦点平面検出器は冷却装置を必要としません,それは室温で動作し,迅速なスタート,低電力消費,小さなサイズ,軽量,長い寿命の利点があります低コストなど.
2あなたのアプリケーションのための赤外線検出器/熱モジュールに関する重要な考慮事項は何ですか?
---検出器の解像度
---ピクセルサイズ
---NETD
---画像の質
---レンズオプション
---電力を消費する
--- サイズと重量
--- 機械と電気のインターフェース
---予算について
3熱イメージングに適した偽色を どうやって選べますか?
灰白は温度差が小さい標的に適しています
- 赤と青は問題点を見つけなければならないシーンに適しています
- 鉄の赤は 電力産業の標準色パレットです
注意:どのパレットを選んでも 熱温は全く変わらない
