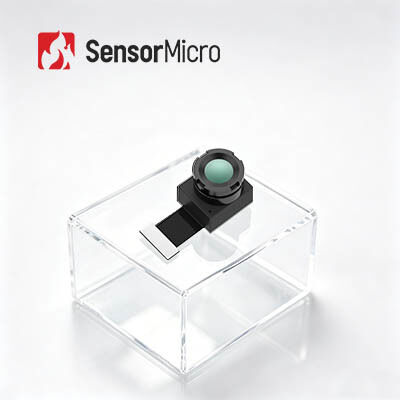

256x192 解像度 12μm ピクセルピッチ サーモグラフィー用フォーカスフリー LWIR サーマルカメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ティモ212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 256x192 | アウトプット データ | 14ビットRaw |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| フォーカスモード | フォーカスフリー | フレームレート | サーモグラフィー: 25Hz、イメージング: 50Hz |
| ハイライト | 256x192 熱カメラモジュールコア,LWIR熱カメラモジュールコア,12um 無冷却熱カメラコア |
||
製品の説明
256x192/12μm LWIR 熱カメラモジュールコア 温度測定用に冷却されていない
製品概要
TIMO212 無冷却IRイメージングモジュール,無冷却熱モジュールとも呼ばれ,放射線測定機能があり,赤外線非接触温度測定機能があります.特殊に小さい256x192/12μmのウエファーレベルパッケージ (WLP) の赤外線探知器を搭載し,8から14μmの長波赤外線 (LWIR) スペクトルを捕捉する.
WLP技術を用いて,TIMO212赤外線カメラモジュールは,超コンパクトな構造と軽量を達成し,同時に,より高い感度と優れた画像品質を手頃な価格で提供します.顧客が特定の要求に最も適した構成を選択できるようにする.
熱冷却されていないIR検出器と熱センサーモジュールの主要サプライヤーとして,SensorMicroは顧客に様々な成熟し安定した赤外線熱画像ソリューションを提供しています.SensorMicro が開発した熱画像カメラモジュールは,端末製品に簡単に統合され,顧客のコストを大幅に削減するように設計されています.
主要な特徴
- 究極のSWaP-C最適化を持つ超小型モジュール
- ワッフルレベルパックドテクター + ワッフルレベル光学 + マイクロ電磁弁シャッター
- 最小の赤外線熱モジュールで 最低コスト効率で基本的な熱イメージング機能を可能にします
- コンパクト サイズ,軽量,低 電力 消費,ミニ デバイス に 統合 する ため の 理想 的 な 装置
- 柔軟な光学オプション,正確な温度測定
- 幅広いアプリケーションのニーズを満たすために,広角とテレフォトを含む複数のレンズオプションが利用可能
- ±2°Cまでの精度で高精度温度測定;地域およびフルフレーム温度モニタリングの両方をサポートする
- 簡単に統合され 急速な発展
- DVP画像インターフェイスをサポートし,さまざまな埋め込みプラットフォームと互換性がある
- RoHS 2.0 環境基準に準拠する
製品仕様
| モデル | TIMO212 |
|---|---|
| 決議 | 256×192 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8〜14μm |
| 焦点モード | 集中力がない |
| レンズ (HFOV/FL) | 1725°/7mm 56°/3.2mm 90°/2.1mm 半径は5°/10mm 25°/7mm 半径は56°/3.2mm 90°/2.1mm |
| 体重 (g) | 50.1±0.4 4.4±0.4 2±0.2 4.8±0 このビデオでは4 |
| サイズ (FPCなしのmm) | 16×14×18 16×14×14.6 14×12×9.8 16×14×15 16×14×14×14×14×14×14×14×14×14×14×14×14×15 16×14×14×14×15 16×14×14×14×18 16×14×14×18 16×14×14×18 16×14×18 16×14×14×18 16×14×18 16×14×14×18 16×14×14×18 16×14×18 16×14×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×15 16×14×15 16×15 16×156 |
| PIN番号数 | 40PIN |
| 出力データ | 14ビットRaw |
| フレームレート | 温度測定: 25Hz 画像撮影: 50Hz |
| 温度測定範囲 | -20°C~+550°C (−20°C~+150°C) |
| 温度測定の精度 | ±2°C / ±2%以上 |
| 動作温度 | -20°C~+60°C |
| 湿度 | 5%~85% |
| 貯蔵温度 | -45°C~+85°C |
| 認証 | RoHS 2.0 / Reach |
産業用用途
TIMO212熱画像モジュールは,温度学,インテリジェントハードウェア,スマートビル,スマートホーム,AIoTなど多くの分野で広く使用されています.
冷やさないIR検出器
- 高い感度と優れた性能
- 赤外線産業における世界有数の技術
- 異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器の両方
- 迅速な配送を保証する量産 - 年間数百万台の検出器を生産できる3つの生産ライン
よく 聞かれる 質問
1偽色とは?
偽色は赤外線熱画像システムを通して 物体の熱分布を 視覚的な画像に変換します画面にグレーレベルまたは偽色で表示される熱画像の分析を容易にするため, 熱画像の分析を容易にするため, 熱画像の分析を容易にするため,温度差に対応する偽色の表示.
2センサーマイクロ熱画像モジュールは どれだけの偽色の選択肢を提供できるでしょうか?
このモジュールは,ホワイトホット,ラバ,アイアンボー,ホットアイアン,メディカル,北極,レインボー1,レインボー2,レッドホットを含む複数の偽色のパレットをサポートしています.
