線形LWIRの熱カメラの中心非冷却400x300 50Hz
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | PLUG417R |
| 最小注文数量 | 1個 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 400×300 / 17μm | フレームレート | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | スペクトル範囲 | 8~14μm |
| サイズ | 44.5×44.5×33.6mm | 重さ | ≤77g |
| ハイライト | 線形LWIRの熱カメラの中心,50Hz LWIRの熱カメラの中心 |
||
製品の説明

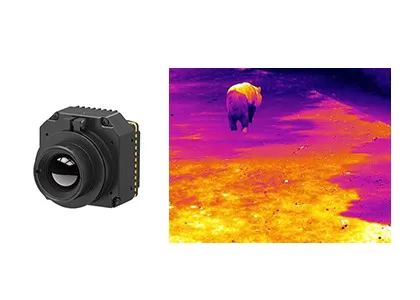

PLUG417R 非冷却熱モジュール
LWIR 400x300 / 17μm 非冷却熱画像カメラコア（産業用サーモグラフィー付き）
製品説明
PLUG417R 熱カメラコアは、400x300 / 17μm 非冷却 LWIR 赤外線検出器を使用しており、産業用または体温測定用の -20℃～150℃の測定範囲を持つオプションの温度測定機能を備えています。この赤外線熱モジュールは、周囲の温度値を測定するだけでなく、熱画像も表示できます。したがって、温度変化を監視するための最良の選択肢となるはずです。
この小型赤外線カメラモジュールは、サーモグラフィー、電力検査、建物検査などの赤外線熱画像アプリケーションで広く使用できます。OEM顧客が、あらゆる種類の熱画像装置や赤外線サーモグラフィーカメラで二次開発と統合を行うのに役立ちます。
主な特徴
- NETD<30mk、高感度
- 安定した性能
- 簡単な統合
- クリアな画質と詳細
- カスタマイズ可能な温度範囲
- 強力な環境適応性
製品仕様
| モデル | PLUG417R |
| IR検出器性能 | |
| 解像度 | 400x300 |
| 画素ピッチ | 17μm |
| スペクトル範囲 | 8～14μm |
| NETD | <30mk |
| 画像処理 | |
| フレームレート | 25Hz/30Hz/50Hz/60Hz |
| 起動時間 | <15秒 |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV/BT656/LVDS |
| 拡張コンポーネント | USB/Camerlink |
| 調光モード | リニア/ヒストグラム/混合 |
| デジタルズーム | 1～8X連続ズーム、ステップサイズ1/8 |
| 画像表示 | ブラックホット/ホワイトホット/疑似カラー |
| 画像方向 | 水平/垂直/斜めフリップ |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気的仕様 | |
| 標準外部インターフェース | 50ピン_HRSインターフェース |
| 通信モード | RS232-TTL、115200bps |
| 供給電圧 | 4.5～6V |
| 温度測定 | |
| 動作温度範囲 | -10℃～50℃ |
| 温度範囲 | -20℃～150℃、100℃～550℃ |
| 温度精度 | ±2℃または±2%（最大値を使用） |
| SDK | ARM/Windows/Linux SDK、フルスクリーンサーモグラフィー |
| 物理的特性 | |
| 寸法（mm） | 44.5x44.5x36.6 |
| 重量 | ≤77g |
| 環境適応 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%（結露しないこと） |
| 振動 | ランダム振動 5.35grms、3軸 |
| 衝撃 | 半正弦波、40g/11ms、3軸6方向 |
| 光学系 | |
| オプションレンズ | 固定焦点アサーマル：7.5mm/13mm/19mm/25mm/35mm |
産業用途
PLUG417R 熱カメラコアは、電力検査、マシンビジョン、建物のHVACセキュリティと監視、屋外、消防救助、法執行機関と救助、ADAS、UAVペイロードなどで広く使用されています。
当社のサービス
プリセールス
要件分析
シナリオ評価
製品選択
カスタマイズされたソリューション
展開
迅速な納品
システム統合とテスト
技術トレーニング
アプリケーションガイダンス
アフターセールス
リモート診断
保証サービス
ファームウェアのアップグレード
技術メンテナンス
よくある質問
1. DRI範囲とは何ですか？
これは、赤外線検出器が特定のターゲットの画像を生成できる距離を測定する手段であり、検出範囲、認識範囲、識別範囲に分けられます。
D（検出）：背景からオブジェクトを区別する能力
R（認識）：オブジェクトクラス（動物、人間、車両、ボートなど）を分類する能力
I（識別）：オブジェクトを詳細に説明する能力（帽子をかぶった男、鹿、ジープなど）
Johnsonの基準によると、DRI距離でターゲットの詳細が見える確率が50％の場合、ターゲットの最小線対数は1：3：6（または1：4：8）であり、対応する最小ピクセル数は2：6：12（または2：8：16）です。
ターゲットの直径をH、焦点距離をf、ピクセルサイズをd、線対数をnとすると、視野距離L=H×f/(2n×d)となります。
