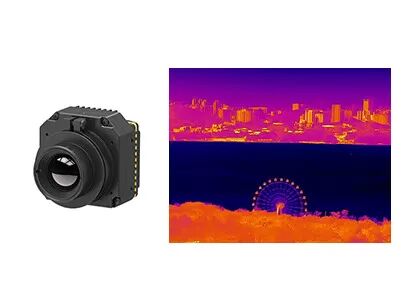

屋外観察用非冷却LWIRサーマルカメラコア384x288 12μm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE412 |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| フレームレート | 50Hz | NETD | ≤30mK |
|---|---|---|---|
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | スペクトル範囲 | 8～14μm |
| 解決 | 384×288 / 12μm | 通信インターフェース | TTL-232/USB2.0 |
| ハイライト | LWIRの熱カメラの中心17uM,造る点検LWIRカメラの中心 |
||
製品の説明
冷却されていないLWIR熱カメラコア384x288 12μm
製品概要
簡単に統合され軽量な展開のために設計されたiSE412シャッターレス赤外線カメラコアは,熱画像システムのカスタマイズのための理想的なコアコンポーネントです.成熟した384×288/12μmセラミックパッケージング検出技術に基づいたメカニカルなシャッター校正をなくし,静かで,うなり声のない低騒音で連続画像撮影が可能になります.
25.4×25.4×22.7mmの超ミニチュアボディと最大26gの裸の中核重量により,かなりの設置スペースを節約し,端末機器の構造的なレイアウトを簡素化します.画像内画像を含む豊富な内蔵機能,睡眠省エネモードとマルチレベル電子ズームは,多様な使用要求を満たします.複数の主流のビデオインターフェース,さまざまな光学レンズおよびMicro OLEDディスプレイマッチングをサポートします.開発者が複数のアプリケーション端末の急速な二次開発とシステムイテレーションを完了できるようにする.
主要な特徴
-
スムーズ に 見る ため に シャッター を 使わ ない デザイン• 動作中にシャッター校正は必要なく,従来のシャッターベースのシステムでよくある画像のタタタをなくす
• 静かな操作により,機械的な騒音がなく,慎重に使用できます -
コンパクトで軽量で 統合に柔軟性• システム全体の寸法は 25.4×25.4×22.7mm,裸のコア重量は ≤26±1.5g
• 空間を節約する構造設計により,柔軟なシステム配置と統合が可能 -
機能が豊富でシームレスな統合• 超解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,スリープモード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートします
• 複数の光学レンズと拡張コンポーネントと互換性があり,簡単な二次開発とシステムカスタマイズが可能
製品仕様
| モデル | iSE412 | |
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 384×288 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 効果的なピクセル | 384×288 | |
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 画像の明るさ | オート/マニュアル | |
| 画像コントラスト | オート/マニュアル | |
| 補償モード | マニュアル | |
| 電気 | ||
|
標準的な外部インターフェース
|
50pin: BP040SB-50-0114-B-R0
|
|
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 25.4×25.4×227 | φ36×24 について3 |
| 裸の中核重量 (g) | 26±1 とすると5 | 28±1 とすると5 |
| オプティカルレンズ |
固定焦点アテラル: 4.9/9.1/13/19mm
|
固定焦点アテラル: 25mm/35mm
|
| シャッター部品 | 選択可能 | |
| 振動 | 5.35g ランダム振動 3軸 | |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 保護レベル | IP67 (フロントレンズ) | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE412熱カメラコアは,産業ビジョン,消防および救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器などに広く使用されています.
会社プロフィール
SensorMicroは世界有数の赤外線検出器メーカーであり サービスプロバイダーです我々は,高性能の冷却されていない冷却熱画像検出器を世界中の顧客に提供し,私たちの専門的なアプリケーションの経験を共有.
SensorMicroは,高度な赤外線検出器,カメラコア, モジュールを提供しています.私たちの製品は,様々なシステムにシームレスに統合され,業界全体で次世代の画像とセンサーアプリケーションを可能にします..
センサー マイクロ検出器は,温度測定,セキュリティと監視,個人視力,自動車および消費者用赤外線製品に広く使用されています.私たちの生産能力は,すべての既存市場と新興市場からの需要を満たすことができます..
よく 聞かれる 質問
赤外線検出器の解像度は?
赤外線検出器の解像度は,熱画像におけるピクセル数を指します.より高い解像度は,より多くの観測点と温度測定点を意味します.距離を大きくする小さな標的の観測と測定を可能にします典型的な赤外線熱画像解像度は256×192,384×288,640×512,800×600,1024×768,1280×1024などである.より高い解像度は通常検出器コストを増加させる.
視野 (FOV) とは?
視野は赤外線熱画像機の光学システムによって観測される物体空間の二次元視野を指します.水平のFOVを例として,検出器配列のサイズ A×B, ピクセルサイズ d,レンズ焦点距離 f,水平 FOV 角 θ=2×arctan ((A×d/2f).検出器配列とピクセルサイズを選択した後,視野は光学システムの焦点距離によってのみ変化する.: 焦点距離の長さは視野が狭くなる. 焦点距離の短さは視野が広がる.
