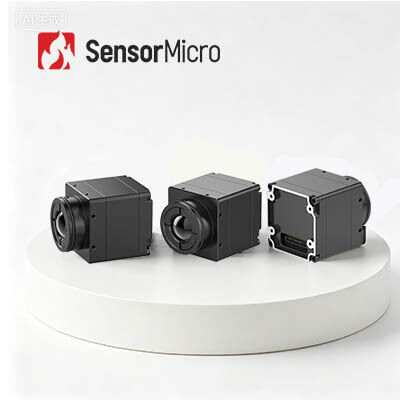

384×288 解像度 12μm ピクセルピッチ 安全・救助用LWIR熱カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE412 |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| スペクトル範囲 | 8～14μm | NETD | ＜30mK |
|---|---|---|---|
| 解決 | 384×288 / 12μm | フレームレート | 50Hz |
| 起動時間 | 6S | 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC |
| ハイライト | 17uM LWIRの熱カメラ モジュール,産業サーモグラフィーの熱カメラ モジュール,400x300 LWIRの熱カメラ |
||
製品の説明
384x288 12μm LWIR サーマルカメラモジュール 非冷却型 セキュリティおよび救助用
製品概要
iSE412 赤外線カメラ コアは、解像度 384×288、ピクセル ピッチ 12μm のセラミック パッケージの熱検出器を搭載しており、最適化された構造およびアルゴリズム設計により優れたパフォーマンスを実現します。革新的なシャッターレス動作アーキテクチャにより、頻繁なシャッター キャリブレーションが不要となり、フレームの途切れやバックグラウンド ノイズが効果的に抑制され、非常に滑らかなリアルタイム イメージングが実現します。このモジュールは、超解像度再構成や電子ズームなどの高度な画像処理技術を備え、ワンクリックのキャリブレーションやカスタマイズ可能な OSD 機能とともに、鮮明で調整可能な画像効果を保証します。多様なレンズ、拡張コンポーネント、Micro OLED ディスプレイと互換性があり、柔軟なシステムカスタマイズをサポートします。小型の軽量設計により、このコアは極端な空間的および環境的制約下でも安定した信頼性の高い検出出力を維持し、高精度の産業、セキュリティ、救助シナリオの要求に応えます。
主な特長
- スムーズな視聴を実現するシャッターレス設計
• 動作中にシャッターのキャリブレーションが不要で、従来のシャッターベースのシステムでよく見られる画像の途切れを解消します。
• 静かな動作により、機械的な騒音を気にせずに目立たずに使用できます。 - 小型軽量で柔軟な組み込みが可能
• システム全体の寸法はわずか 25.4×25.4×22.7 mm、裸コア重量 ≤26±1.5g
• 省スペースの構造設計により、柔軟なシステムのレイアウトと統合が可能 - 豊富な機能とシームレスな統合
• 超解像度アルゴリズム、ピクチャーインピクチャー、カスタマイズ可能なOSD、スリープモード、ワンクリックキャリブレーション、さまざまなマイクロOLEDディスプレイとの互換性をサポート
• 複数の光学レンズおよび拡張コンポーネントと互換性があるため、二次開発やシステムのカスタマイズが容易になります
製品仕様
| モデル | iSE412 | |
| IR検出器インジケーター | ||
| 敏感な素材 | VOx | |
| 解決 | 384×288 | |
| ピクセルサイズ | 12μm | |
| スペクトル応答 | 8μm～14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 有効画素数 | 384×288 | |
| デジタルフレームレート | 50Hz | |
| 起動時間 | 6秒 | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターレス | サポートされています | |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) | |
| 画像の方向 | 水平/垂直/斜め | |
| デジタルズーム | 1倍/2倍/4倍/8倍 | |
| 画像の明るさ | 自動/手動 | |
| 画像のコントラスト | 自動/手動 | |
| 補償モード | マニュアル | |
| 電気 | ||
|
標準外部インターフェース
|
50ピン：BP040SB-50-0114-B-R0
|
|
| 通信インターフェース | TTL-232/USB2.0 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 拡張コンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V～5.3V | |
| 標準的な消費電力 | 0.8W@50Hz@23±3℃ | |
| メカニカル/レンズ | ||
| 裸コアサイズ(mm) | 25.4×25.4×22.7 | φ36×24.3 |
| 裸芯重量(g) | 26±1.5 | 28±1.5 |
| 光学レンズ |
固定焦点アサーマル: 4.9/9.1/13/19mm
|
固定焦点アサーマル: 25mm/35mm
|
| シャッター部品 | オプション | |
| 振動 | 5.35g、ランダム振動、3軸 | |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 | 1500g@0.4ms |
| 保護レベル | IP67(フロントレンズ) | |
| 環境適応力 | ||
| 動作温度 | -40℃～+70℃ | |
| 保管温度 | -45℃～+85℃ | |
| 湿度 | 5%～95%、結露なきこと | |
| 認証 | ROHS2.0/リーチ | |
産業用途
iSE412 サーマル カメラ コアは、産業用ビジョン、消防救助、セキュリティ監視、屋外観察、マシン ビジョン、家庭用電化製品などで広く使用されています。
製品の利点
多様な製品ポートフォリオ
赤外線検出器、カメラコア、モジュールを含む幅広い製品形式で、さまざまな統合要件に対応します。
豊富な製品バリエーション
複数のアレイ解像度、ピクセル サイズ、波長帯、レンズ オプションの組み合わせにより、さまざまな用途に高い柔軟性が提供されます。
卓越したパフォーマンス
鮮明な画像、コンパクトなサイズ、低消費電力、高感度、強力な信頼性 - さまざまな環境上の課題の下でも機能するように設計されています。
簡単な統合
複数のインターフェイス オプションにより、統合が簡単になり、複数のアプリケーション分野にわたる迅速な開発が可能になります。
よくある質問
1. ウェーハレベルパッケージング
ウェーハレベルのパッケージングは、ウェーハレベルサイズのパッケージングとも呼ばれ、半導体業界における高度なパッケージング技術の重要な部分となっています。ウェーハ レベル パッケージング (WLP) は、MEMS ウェーハ全体に直接高真空パッケージングを完了し、その後スクライビングと切断を行って単一の赤外線検出器を作成するプロセスです。パッケージングおよびテスト手順のほとんどまたはすべてを、ダイシング前に IR 検出器ウェーハ上で直接実行します。小型、軽量、ポータブル、ハンドヘルド、低価格、高い生産効率のニーズを満たす改良されたチップサイズパッケージです。
