高められた可視性のための非冷却の赤外線カメラの中心640x512/12µM
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 決断 | 640x512 | パワー消費量 | 0.8W |
|---|---|---|---|
| スペクトル領域 | 8~14μm | ピクセル ピッチ | 12μm |
| Netd | <40mK | フレーム率 | 25Hz/30Hz |
| ハイライト | 非冷却の赤外線カメラの中心640x512,赤外線カメラの中心0.8W,高められた可視性の熱カメラの中心 |
||
製品の説明

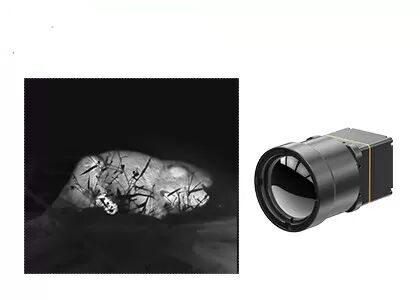

非冷却の赤外線カメラの中心-高められた可視性のための640x512/12µM
製品の説明
TWIN612熱モジュールは全体的なセンサー技術によって開発される新しい到着プロダクトである。それは640×512/12µmの陶磁器パッケージの非冷却の赤外線探知器を統合する。典型的なNETD<40mkを使うと、TWIN612熱モジュールはより明確で、より鋭くより詳しいイメージを示すことができる。
-20℃~150℃/0~550℃の温度の測定の範囲、±2℃または±2%の正確さおよび30Hzまでのフレーム率によって、熱モジュールは滑らかな熱イメージおよび正確な温度の測定を保証する。
TWIN612熱モジュールに0.8wとしてコンパクト デザイン、軽量の構造およびパワー消費量の利点が低くある。高められたイメージのアルゴリズムおよび温度の測定機能によって、TWIN612熱モジュールはより安定したイメージおよび正確な温度を示す。
陶磁器の包装プロセスは類似している成長した赤外線探知器の実装技術の包装に金属をかぶせるために。包む金属と比較されて包まれた探知器の容積そして重量は非常に減る。従って、TWIN612熱モジュールはサイズ、重量およびパワー消費量の厳密な条件がある企業に加えることができる。
主な特長
- 小型サイズ:25.4mm×25.4mm×35mm
- ライト級選手:25g
- 鋭い典型的な<40mk>
NETD -明確な赤外線画像
- 0.8W低く典型的なパワー消費量
製品仕様書
| モデル | TWIN612/R |
| IRの探知器の性能 | |
| 決断 | 640×512 |
| ピクセル サイズ | 12μm |
| スペクトル領域 | 8~14μm |
| 典型的なNETD | <40mK |
| 画像処理 | |
| フレーム率 | 25Hz/30Hz |
| 始動時間 | 6s |
| アナログのビデオ | PAL/NTSC |
| デジタル ビデオ | YUV/BT.656/LVDS/USB2.0 |
| 画像表示 | 全体の11 （1/虹白熱/溶岩/Ironbow/水/熱い鉄/医学/猛烈な北極/2//黒い熱い虹） |
| イメージのアルゴリズム | NUC/3D/2D/DRC/EE |
| 電気指定 | |
| 標準的な外部インタフェース | 50pin_HRS |
| 通信用インタフェース | RS232/USB2.0 |
| 供給電圧 | 4~5.5V |
| 典型的なパワー消費量 | 0.8W |
| 温度の測定 | |
| 実用温度範囲 | -10℃~50℃ |
| 温度の測定の範囲 | -20℃~150℃、0℃~550℃ |
| 温度の測定の正確さ | ±2℃か±2%のより大きい |
| SDK | Windows/Linux;灰色からの温度へのビデオ ストリームの分析そして転換を達成しなさい |
| 物理的特性 | |
| 次元（mm） | 25.4×25.4×35 （レンズなしで） |
| 重量 | 25g （レンズなしで） |
| 環境の適応性 | |
| 実用温度 | -40℃~+70℃ |
| 保管温度 | -45℃~+85℃ |
| 湿気 | 5%~95%、不凝縮 |
| 振動 | 5.35grmsの3軸線 |
| 衝撃 | 半分の正弦波、40g/11msの3軸線、6方向 |
| 光学 | |
| 任意レンズ | 固定Athermal:13mm |
産業適用
TWIN612/Rの赤外線画像モジュールはサーモグラフィー、通信保全監査、UAVのペイロード、ロボット、理性的なハードウェア、ADAS、消火及び救助の分野に加えられる
私達の利点
FAQs
1. 仕事はいかに熱モジュールをするか。
熱モジュールは普通次の通り働く:
1) 赤外線検出:熱モジュールは赤外線範囲の電磁波を感じることができる赤外線探知器を含んでいる。
2) 光学:赤外放射はミラーのレンズか配列を含むかもしれない光学系を通した探知器に集中する。
3) 信号の拡大:検出された信号は熱モジュールの中の電子工学によって増幅され、デジタル化される。
4) 画像処理:デジタル化された信号はそれから熱イメージを作り出す処理される。このプロセスは騒音低減、対照の強化、および色の地図を描くことを含む複数の段階を、含む。温度の測定のような付加的な特徴は画像処理に含まれているかもしれない。
5) 表示:熱イメージは熱モジュールの中のまたは外部デバイスのスクリーンにそれから、表示される。
